蜗桿传动球阀，蜗桿传动、法兰连线、浮动球直通式结构形式。
概述
阀座密封面材料为PTFE、增强 PTFE塑胶（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
蜗桿传动球阀结构图

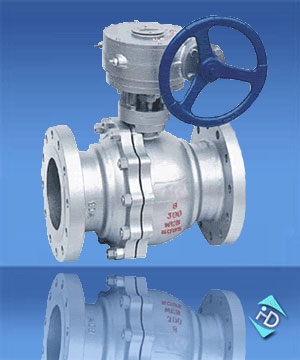

山东华电蜗桿传动球阀图片
蜗桿传动球阀结构图山东华电蜗桿传动球阀图片性能参数
| 型号 | PN | 工作压力 /MPa | 适用温度 /℃ | 适用介质 |
|---|---|---|---|---|
Q341F-16C | 16 | 1.6 | ≤180 | 水、气、油 |
Q341F-25 | 25 | 2.5 | ||
Q341F-40 | 40 | 4.0 | ||
Q341Y-16C | 16 | 1.6 | ≤425 | 水、气、油含颗粒介质 |
Q341Y-25 | 25 | 2.5 | ||
Q341Y-40 | 40 | 4.0 | ||
Q341F-16P | 16 | 1.6 | ≤180 | 硝酸类 |
Q341F-25P | 25 | 2.5 | ||
Q341F-40P | 40 | 4.0 | ||
Q341Y-16P | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
Q341Y-25P | 25 | 2.5 | ||
Q341Y-40P | 40 | 4.0 | ||
Q341F-16R | 16 | 1.6 | ≤180 | 硝酸类 |
Q341F-25R | 25 | 2.5 | ||
Q341F-40R | 40 | 4.0 | ||
Q341Y-16R | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
Q341Y-25R | 25 | 2.5 | ||
Q341Y-40R | 40 | 4.0 |
零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
Q341F-16C | WCB | 2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti | PTFE、增强 PTFE | PTFE |
Q341F-25 | ||||
Q341F-40 | ||||
Q341Y-16C | 金属堆焊钴基 | 柔性石墨 | ||
Q341Y-25 | ||||
Q341Y-40 | ||||
Q341F-16P | CF8 | 304 | PTFE、增强 PTFE | PTFE |
Q341F-25P | ||||
Q341F-40P | ||||
Q341Y-16P | 金属堆焊钴基 | 柔性石墨 | ||
Q341Y-25P | ||||
Q341Y-40P | ||||
Q341F-16R | CF8M | 316 | PTFE、增强 PTFE | PTFE |
Q341F-25R | ||||
Q341F-40R | ||||
Q341Y-16R | 金属堆焊钴基 | 柔性石墨 | ||
Q341Y-25R | ||||
Q341Y-40R |
外形及结构尺寸
| DN | L | D | H | 重量/kg |
|---|---|---|---|---|
125 | 320 | 245 | 542 | 110 |
150 | 360 | 280 | 572 | 130 |
200 | 457 | 335 | 638 | 200 |
250 | 533 | 405 | 828 | 245 |
300 | 610 | 460 | 948 | 500 |
| DN | L | D | H | 重量/kg |
|---|---|---|---|---|
100 | 305 | 230 | 528 | 90 |
125 | 381 | 270 | 547 | 130 |
150 | 403 | 300 | 592 | 170 |
200 | 419 | 360 | 791 | 250 |
250 | 568 | 425 | 926 | 385 |
300 | 648 | 485 | 948 | 625 |
| DN | L | D | H | 重量/kg |
|---|---|---|---|---|
100 | 305 | 230 | 528 | 95 |
125 | 381 | 270 | 547 | 135 |
150 | 403 | 300 | 592 | 175 |
200 | 419 | 375 | 791 | 265 |
250 | 568 | 445 | 926 | 524 |
300 | 648 | 510 | 948 | 665 |
