标準齿轮传动存在着一些局限性：（1）受根切限制，齿数不得少于Zmin，使传动结构不够紧凑；（2）不适合于安装中心距a'不等于标準中心距a的场合。当a'<a时无法安装，当a'>a时，虽然可以安装，但会产生过大的侧隙而引起冲击振动，影响传动的平稳性；（3）一对标準齿轮传动时，小齿轮的齿根厚度小而啮合次数又较多，故小齿轮的强度较低，齿根部分磨损也较严重，因此小齿轮容易损坏，同时也限制了大齿轮的承载能力。

齿轮传动示意图

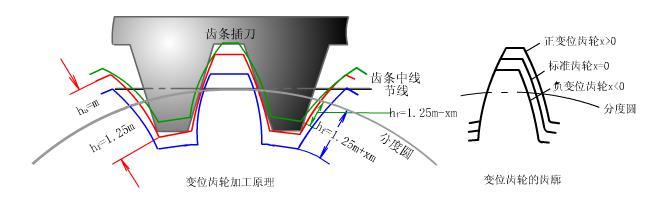

为了改善齿轮传动的性能，出现了变位齿轮。如图所示，当齿条插刀齿顶线超过极限啮合点N1，切出来的齿轮发生根切。若将齿条插刀远离轮心O1一段距离（xm），齿顶线不再超过极限点N1，则切出来的齿轮不会发生根切，但此时齿条的分度线与齿轮的分度圆不再相切。这种改变刀具与齿坯相对位置后切制出来的齿轮称为变位齿轮，刀具移动的距离xm称为变位量，x称为变位係数。刀具远离轮心的变位称为正变位，此时x>0；刀具移近轮心的变位称为负变位，此时x<0。标準齿轮就是变位係数x=0的齿轮。

齿轮的变位係数 变位係数 x 是径向变位係数，加工标準齿轮时，齿条形刀具中线与齿轮分度圆相切。加 工变位齿轮时齿条形刀具中线与齿轮分度圆相切位置偏移距离 xm，外移 x 为正，内移 x 为 负。除了圆锥齿轮有时採用切向变位 xt 外，圆柱齿轮一般只採用径向变位。 变位係数 x 的选择不仅仅是为了凑中心距，而主要是为了提高强度和改善传动质量。

(1)减小齿轮传动的结构尺寸，减轻重量 在传动比一定的条件下，可使小齿轮齿数 zl< zmin，从而使传动的结构尺寸减小，减轻机构重量。

(2)避免根切， 提高齿根的弯曲强度 当小齿轮齿数 z1<zmin 时， 可以利用正变位避免根 切，提高齿根的弯曲强度。x≥xmin=(Z-Zmin)/Zmin，对 α=20°时，Zmin=17。

(3)提高 齿面的接触强度 採用啮合角 α’>α 的正传动时， 由于齿廓曲率半径增大， 故可以提高齿 面的接触强度。

(4)提高齿面的抗胶合耐磨损能力 採用啮合角 α’>α 的正传动， 并适当分配变位係数 xl、x2，使两齿轮的最大滑动率相等时，既可降低齿面接触应力，又可降低齿面间的滑动率 以提高齿轮的抗胶合和耐磨损能力。

(5)配凑中心距 当齿数 z1、z2 不变的情况下，啮合角 α’不同，可以得到不同的中心 距，以达到配凑中心距的目的。

(6)修复被磨损的旧齿轮 齿轮传动中，小齿轮磨损较重，大齿轮磨损较轻，可以利用负 变位把大齿轮齿面磨损部分切去再使用， 重配一个正变位小齿轮， 这就节约了修配时需要的 材料与加工费用。

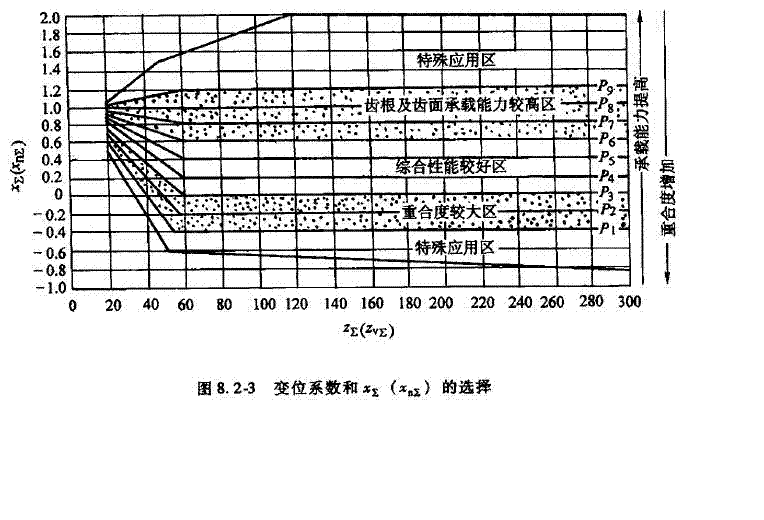

(1)润滑条件良好的闭式齿轮传动 当齿轮表面的硬度不高时(HBS350)，常因齿根疲劳裂纹的扩展造成轮齿折断而使传动失效，这时，选择变位係数应使齿轮的齿根弯曲强度儘量增大，并儘量使相啮合的两齿轮具有相近的弯曲强度。

(2)开式齿轮传动齿面研磨磨损或轮齿折断为其主要的失效形式。故应选择总变位係数x∑ 儘可能大的正变位齿轮，并适当分配变位係数，使两轮齿根处的最大滑动率相等，这样不仅可以减小最大滑动率，提高其耐磨损能力，同时还可以增大齿根厚度，提高轮齿的弯曲强度。

(3)重载齿轮传动的齿面易产生胶合破坏，除了要选择合适的润滑油粘度，或採用含有添加剂的活性润滑油等措施外，套用变位齿轮时，应儘量增大传动的啮合角(即增大总变位係数x∑)，并适当分配变位係数 xl 和x2，以使最大滑动率接近相等，这样不仅可以增大齿面的综合曲率半径，减小齿面接触应力，还可以减小最大滑动率以提高齿轮的抗胶合能力。

(4)高精度齿轮传动对于精度高于7 级的重载齿轮传动，为了减小节点处齿面上的压力，可以适当选择变位係数，使节点位于两对齿啮合区，以减少每一对啮合轮齿上的载荷，提高承载能力。

(5)斜齿圆柱齿轮传动斜齿圆柱齿轮传动可以採用高度变位或角度变位，而实际上多採用标準齿轮传动。利用角度变位，可以增加齿面的综合曲率半径，有利于提高斜齿轮的接触强度，但变位係数较大时，又会使啮合轮齿的接触线过分地缩短，反而降低其承载能力。故採用角度变位，对提高斜齿圆柱齿轮的承载能力的效果并不大。有时，为了配凑中心距的需 要，採用变位齿轮时，可以按其当量齿数 zv(=z/cos3β)，仍用直齿圆圆柱齿轮选择变位 係数的方法确定其变位係数。

1保证加工时不根切；2 保证加工时不顶切；3 保证必要的齿顶厚；4 保证必要的重合度；5 保证啮合时不干涉； 通常採用角度变位，大、小齿轮都用正变位，按等滑动比的原则选取。
