该弹于1959年开始研製，1961年在土希诺机场举行的苏联航空节上，其原型飞弹Р-80(R-80)随同载机参加飞行表演。该弹于1963年投入批生产，1965年进入现役，有多种改进型，代号改为Р-4(R-4)，1991年代初才随其载机图-128退出现役。该系列空空飞弹分为半主动雷达型和被动红外型两大类，其使用代号为：半主动雷达型Р-80Р(R-80R)和Р-4Р(R-4R)；被动红外型Р-80(R-80T)和Р-4Т(R-4T)。西方和北约集团按照自行确定的对苏联武器装备的命名规则，给予该飞弹的编号和命名为AA-5“灰”(Ash)。
基本介绍
- 中文名：苏联AA-5空空飞弹
- 外 形：正常式气动布局
结构和性能特点
该弹是苏联自行研製并装备国土防空截击机的第一种远距雷达型空空飞弹，属于第一代远距空空飞弹，载机为苏联的第一种远程国土防空截击机——图-128。在50年代中期，苏联国土防空空军决定研製中/远距新型空空飞弹系统，装备新型防空截击机如雅克-28、米格-Е-152、苏-11、图-128等。当时，参加竞争研製的单位有四家飞机设计局和两家飞弹设计局，最终获胜的是马图斯·比斯诺瓦特领导的第4试验设计局，即现在的“闪电”(Молния)机械製造设计局，它推出的К-8半主动雷达型中距空空飞弹和К-80半主动雷达型远距空空飞弹均被选中。К-80的系统编号为Изд.36(Izd.36)，是专门为装备图波列夫设计局的新型远程截击机——图-128而设计的远距雷达型空空飞弹，与西方称之为“大鼻子”(Big Nose)的、“旋风”(Смерч)I波段、新型机载火控雷达配合，用来拦截攻击美国B-52战略轰炸机和“鲨蛇”(Snark)洲际巡航飞弹。

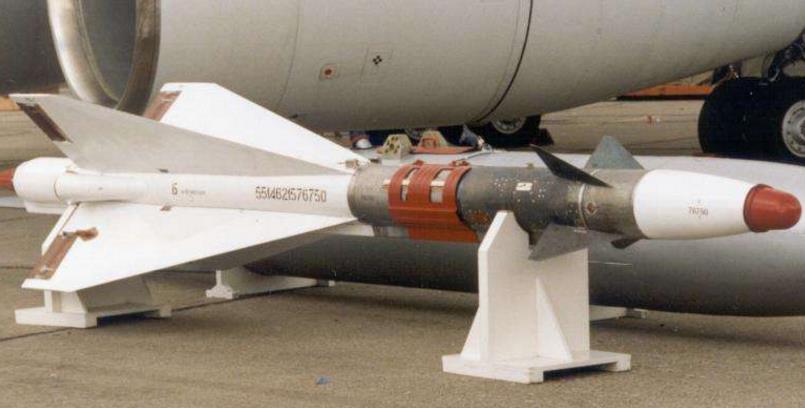

该弹採用正常式气动外形布局，两对弹翼和舵面分别位于相互垂直的两个平面内，呈X-X配置。全弹採用模组化结构，分为4个舱段：第一舱为导引头，第二舱为引信战斗部，第三舱为固体火箭发动机，第四舱为舱机和控制部分。模组化设计保证该弹在舱段结构上具有互换性，通过雷达导引头、红外导引头，以及雷达引信、光学引信等不同部件的互换使用，满足不同的作战使用要求。
弹头呈锥形，雷达导引头重量为36.5kg，红外导引头重量为27kg。弹体呈圆柱形，重量为105kg。弹体前部装引信和战斗部，雷达和光学引信的重量分别为12kg和17kg。弹体中部装发动机，带/不带装药时的重量分别为202kg和79kg。弹体后部装发动机喷管和舵机与控制部分，自动驾驶仪重量为13.5kg，蓄电池和变压器的重量分别为13.2kg和14.5kg。整个弹载系统的重量分别为89.7kg(Р-4Р)、80.2kg(Р-4Т)和85.2kg(Р-4ТИ)，其中包括带气源的气动系统重量32.5kg。4片大的三角形弹翼固定安装在发动机舱段的外壳上，含下部弹体的弹翼面积2.8m2，迎风面积1.754m2，平均气动翼弦2473.7mm。4片小的梯形舱面，活动安装在发动机喷管和舵机所在的尾部舱段的外壳上，一对舵面的迎风面积0.2417m2,最大舵面偏转角±35°，舵展1330mm。全弹重心位置在发射时和主动段结束时分别为平均气动翼弦的48%和42%、47.5%和41.5%、48.2%和41.2%。不带曳光管时全弹长分别为5.36m(Р-4Р/Т)和5.482m(Р-4ТИ)。
该系列飞弹作为前苏联的第一代远距空空飞弹，採用半主动雷达制导体制，最大有效射程达到40km,在当时技术条件下其性能水平是先进的，是当时现役空空飞弹中最大的一种，能够对飞行高度8～21km、位于载机下方7～8km、飞行速度达2000km/h、侧向机动过载不超过2g的空中目标进行攻击，其大的战斗部足以使一发飞弹命中并击毁目标。
基本战术技术性能
最大射程 25km(Р-4Р)
40km(Р-РМ)
20km(Р-4Т/ТИ)
最小射程 2000m
最大速度 M2.6
使用高度 8～21km
最大过载
制导系统 半主动雷达制导(Р-4Р/РМ)
被动红外製导(Р-4Т/ТИ)
引 信 主动雷达引信(Р-4Р/РМ、-4Т)
光学引信(Р-4ТИ)
战 斗 部 高爆炸药，重53kg
动力装置 固体火箭发动机
弹 重 483kg(Р-4Р/РМ)
489kg(Р-4Т)
485kg(Р-4ТИ)
弹 长 5.53m(Р-4Р/Т)
5.652m(Р-4ТИ)
弹 径 315mm
翼 展 1500mm
