风洞飞机模型攻角的测量精度是风洞数据的重要指标之一,过去用于测量模型攻角的方法例如水準泡法、压电加速度计法及常规干涉法等,由于对风洞内气流、噪声、温度变化及振动等干扰很敏感,测量精度受到限制,一般只能达到0.05°~0.03°,而且数据的稳定性及重複性较差。引进雷射跟蹤测量系统到风洞调试中,很好的满足了大型风洞大尺寸、高精度、高速度、现场、实时测量的要求。
基本介绍
- 中文名:雷射风洞
- 外文名:Laser wind tunnel
- 目的:测量风洞飞机模型攻角
- 技术:雷射跟蹤测量
- 调试项目:喷管段和试验段的出口等
- 分类:4类
简介
近年来,在飞机、船舶等大型精密设备的製造、装配及检测和精密工程测量领域,除了传统的全站仪、经纬仪外,各种新技术不断涌现,如雷射跟蹤仪、雷射扫瞄器、摄影测量系统、雷射雷达系统等。其中雷射跟蹤仪以其测量速度快、精度高、测量範围大的优点得到了广泛套用。常见的雷射跟蹤仪品牌有 API、LEICA、FARO 等。新的大型风洞在零部件加工、厂家试装和现场安装环节都提出了更高的精度要求和速度要求,传统的测量手段要幺不能满足精度要求,要幺速度太慢,不能同时兼顾质量与速度。引进雷射跟蹤测量系统到风洞调试中,很好的满足了大型风洞大尺寸、高精度、高速度、现场、实时测量的要求。
背景
风洞飞机模型攻角的测量精度是风洞数据的重要指标之一,过去用于测量模型攻角的方法例如水準泡法、压电加速度计法及常规干涉法等,由于对风洞内气流、噪声、温度变化及振动等干扰很敏感,测量精度受到限制,一般只能达到0.05°~0.03°,而且数据的稳定性及重複性较差。
基本原理
由跟蹤头髮射出的雷射被靶球反射回来,跟蹤头内的转动伺服控制机构控制跟蹤头的转动方向和速度,使由跟蹤头髮射出的雷射始终朝向靶球,从而实现跟蹤;跟蹤头内的雷射干涉测距系统和雷射测距仪则是两种方式的测距系统,用于得到跟蹤头中心到靶球中心的距离,即球坐标系的半径;从跟蹤头内置的两组高精度角度编码器可以读出两组角度,即球坐标系的方位角和俯仰角;通过仪器自身的校準参数和气象站感测器计数可以对系统内部的系统误差和大气环境误差进行补偿,从而得到更精确的空间坐标。
通常将跟蹤头固定在三角架上,确保测量过程中球坐标系的原点和方向不发生变化。控制器是雷射跟蹤测量系统的控制中枢,它连线着电源、跟蹤头、气象站、测量用计算机。测量用计算机装有专业测量软体,是雷射跟蹤测量系统的重要组成部分,通过它可以实现仪器的控制与校準、原始坐标数据的採集、坐标系转换、数据的分析和处理。雷射跟蹤测量系统的测量方式包括静态单点测量、动态连续测量、过截面测量等。雷射跟蹤测量系统的测量结果可以用坐标列表方式或图形方式显示。
风洞调试中的雷射跟蹤测量可以分为四类:固定结构形位公差测量、平动机构位移测量、转动机构角度测量、流线曲面测量。
风洞调试中的一些套用
雷射跟蹤测量系统是一种高精度、大範围、高速度、可现场实时测量的空间坐标测量系统,系统採集到的原始数据都是三维空间坐标点。通过一系列特徵点,我们可以构造直线、曲线、平面、圆、球体、圆锥、圆柱等几何形体,从而可以得到直线的长度、直线度,两直线的角度,平面的大小、平面度,平面间的平行度、垂直度,圆的圆心、半径、圆度,球体的球心、半径、球度,圆锥的顶点、中心线,圆柱的中心线,两形体的同轴度等信息,这些工作还需要专业的空间分析软体,如 API 雷射跟蹤仪配套的 Spatial Analyzer 软体,辅助完成。

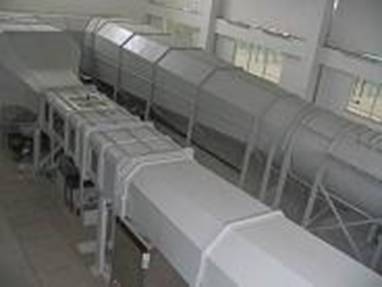

雷射风洞

现代大型风洞对洞体的要求很高,加工、安装的难度都很大,特别是安装不可能一次到位,必须经过多次的调试,测量、分析、调整,不断反覆,直至达标。调试中需要测量的项目主要有:喷管段和试验段的出口、入口的高度和宽度,上下左右各壁面的平面度、相互间的平行度或垂直度,喷管段和试验段的中心线及相互间的同轴度,试验段攻角机构的中心线及与试验段中心线的位置关係,攻角机构的平动和转动精度,柔壁喷管的型面等。
