两点间的电压相当于这两点之间的电位差；反之，某点的电位相当于该点与参考点(参考电位)之间的电压，所以电位与电压有密切的关係且具有相同的单位——伏特(V)。

通常设参考电位为零，标上“⊥”符号。其他各点电位都与参考电位相比较。电位的符号为V。

电场中，参考点选择不同时，某一点的电位是不同的。为了方便起见，在电子电路中通常以金属底板为参考点，即电子线路中的地线为参考点，规定参考点的电位为零，这样低于参考点的电位是负电位，高于参考点电位的是正电位，可见电位有正、负之分。

通常设参考点的电位为零。

某点电位为正，说明该点电位比参考点高；

某点电位为负，说明该点电位比参考点低。

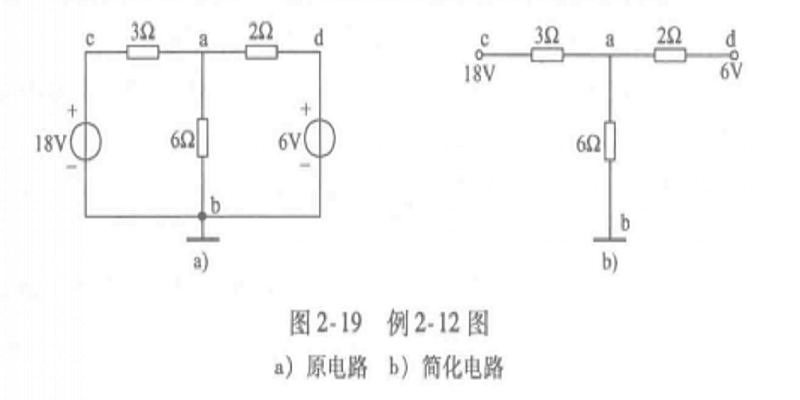

(1)任选电路中某一点为参考点，设其电位为零；

(2) 标出各电流参考方向并计算；

(3) 计算各点至参考点间的电压即为各点的电位 。

(1)电位值是相对的，参考点选取的不同，电路中各点的电位也将随之改变；

(2)电路中两点间的电压值是固定的，不会因参考点的不同而变，即与零电位参考点的选取无关。

在工厂中，安装S7 DP系统的标準方式是将参考电位接地，也就是说必须将所有的模组机架和负载电流线路连到一个公共参考电位(地)，使干扰电流流向连线的地线。汇流排插头连线器将PROFIBUS电缆的禁止与网路中的所有汇流排站相连。应当确保那些由不当的PROFIBUS电缆布线和设备安装所引起的干扰电流儘快地泄放掉，理想情况是通过控制柜的外壳儘早泄放。为此，可以将电缆禁止连线到控制柜外壳上，并使接触面积儘可能大，使用电缆夹可以达到这一目的。在这种安装方式中，各个部件的接地连线点(例如S7—300和ET 200M的导轨)都连向控制柜中的公共接地点，典型的接地点为接地汇流条。另外，应将24V电压源的M电位(mass)与接地点连线。应始终确保与接地点连线的导线的横截面积足够大。此外，还应确保控制柜中的各个接地汇流条具有相同的接地电位，这样就可以避免电位差和均衡电流。

要将S7—300可程式控制器的参考电位接地，可以在CPU上的M电位连线点和功能地之间插入跳线(如图1所示)。S7-300 CPU312 IFM模组只能运行在接地参考电位模式下，这是因为在此CPU内部已经将M电位和功能地接在一起了。

图1

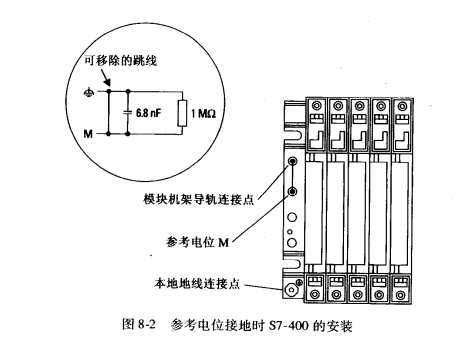

要将S7—400可程式控制器的参考电位接地，可以按照图2所示的方法在M参考电位与模组机架导轨连线点之间插入跳线。

图2

模组机架自身必须连线到控制柜中的接地汇流条。

在一些套用中，如果不需要负极性信号，可以採用单电源供电方式。这样可以简化供电电源。

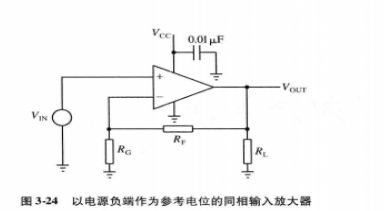

在大多数情况下，人们习惯将输入信号设定为正极性，并採用同相输入放大器。如图3。

图3

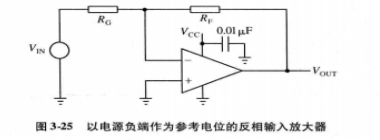

以电源负端为参考端的放大器可以採用同相端输入方式，这时的输入电压极性只能为正极性。如果採用反相端输入的放大器(如图4)，则输入信号只能为负极性，因为单电源供电且以电源负端作为参考电位的放大器输出只有正电压，没有负电压。

图4

在利用电源负端的电流检测和电压检测电路中，由于电流、电压检测需要共同的参考电位，可以将电流放大器设计成反相输入端的比例放大器，如恆压、恆流电源(LED驱动器)。
