标準的直流或交流电压发生器。与一般的稳压电源比，标準电压源需有长期的输出电压準确度指标。标準电压源分为直流和交流两种。
基本介绍
- 中文名：标準电压源
- 外文名：The standard voltage source
- 目的：标準的直流或交流电压发生器
- 种类：标準电压源分为直流和交流两种
定义
两种基本电压源
①直流标準电压源
：对外部负载输出标準的稳定直流电压,其原理如图1。图中RL是外部负载，U0是输出的标準直流电压，Ui是基準电压，Ri和Rf是反馈电阻链，A是放大器,E是功率管BG的工作电源。当开关K置于V，且 A的增益很大时，则
此时对外输出直流标準电压。
②交流标準电压源
对外部负载输出标準的稳定交流电压,其原理如图2所示。图中振荡器输出的标準正弦波电压经过可调分压器RPA（其调节盘与分压器RPB调节盘联动）送往可控衰减器，经过由放大器放大，最后在升压变压器的次级输出标準的交流电压（开关K在V位置）。
图1或图2的标準电压源也可以按标準电流源的方式工作，此时，它们分别是标準的直流或交流电流发生器。图1中开关 K在mA位置时，I0是输出的标準直流电流。图2中开关K在A位置时,I0是输出的标準交流电流。
标準电压源主要用于校验模似式和数字式直流或交流电压表。与此类似，标準电流源主要用于校验直流或交流电流表。而将标準电压源和标準电流源组合在一起，可构成标準功率源，用以校验功率表和电能表。
标準电压源、电流源等统称为标準源。标準源是在20世纪50年代后期开始发展的,当时误差约为0.5%。由于电子元器件和微计算机技术的迅速发展，70年代已出现误差小于0.0003%的智慧型化可程控和自校準的标準电压源、电流源。

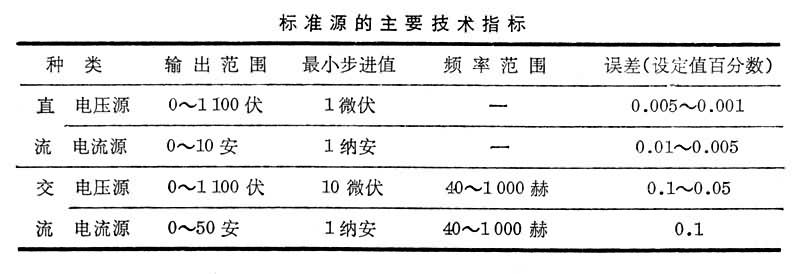

标準源的主要技术指标见表:
