基準电压是指感测器置于0℃的温场（冰水混合物），在通以工作电流（100μA）的条件下，感测器上的电压值。实际上就是0点电压。其表示符号为V（0），该值出厂时标定，由于感测器的温度係数S相同，则只要知道基準电压值V（0），即可求知任何温度点上的感测器电压值，而不必对感测器进行分度。
基本介绍
- 中文名：基準电压
- 外文名：reference voltage
- 属性：基準
- 性质：电压
- 基準电压：是指感测器置于0℃的温场
简介
计算方式
其计算公式为：

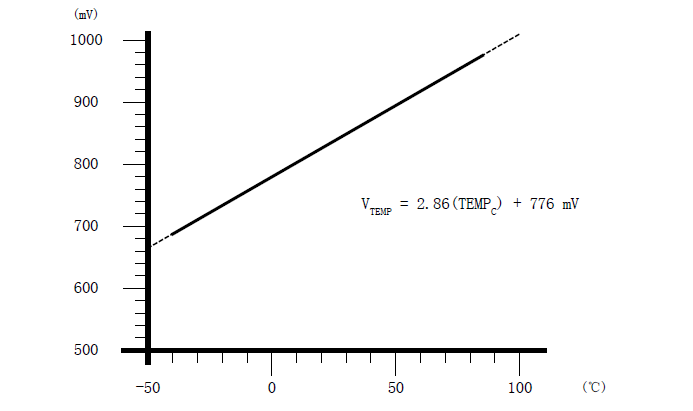

特性曲线示例
与系统的相关性
在要求绝对测量的套用场合，其準确度受使用基準值的準确度的限制。但是在许多系统中稳定性和重複性比绝对精度更重要；而在有些数据採集系统中电压基準的长期準确度几乎完全不重要，但是如果从有噪声的系统电源中派生基準就会引起误差。单片隐埋齐纳基準(如AD588和AD688)在10 V时具有1 mV初始準确度(0.01 %或100 ppm)， 温度係数为1.5 ppm/°C。这种基準用于未调整的12位系统中有足够的準确度(1 LSB=244 ppm)，但还不能用于14或16位系统。如果初始误差调整到零，在限定的温度範围内可用于14位和16位系统(AD588或AD688限定40℃温度变化範围，1 LSB=61 ppm)。
对于要求更高的绝对精度，基準的温度需要用一个恆温箱来稳定，并对照标準校準。在许多系统中，12位绝对精度是不需要这样做的，只有高于12位解析度才可能需要。对于準确度较低(价格也会降低)的套用，可以使用带隙基準。

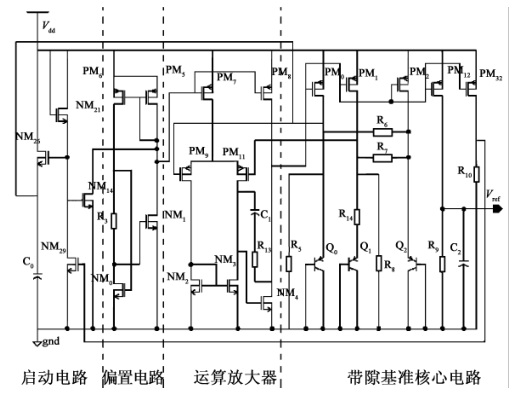

基準电压源
基準电压源是一种在工艺、电源电压、温度变化时能够提供稳定输出电压的电路。基準电压源广泛套用于数据转换器、智慧型感测器和电源转换器等电路中。
基準电压源是模拟积体电路的重要组成部分，在许多积体电路中都需要精密又稳定的电压基準，如模数转换器、数模转换器、线性稳压器和开关稳压器。目前採用的基準电压源设计方法主要有三种：掩埋齐纳二极体、XFET（外加离子注入结型场效应管）和带隙基準电压源，带隙基準电压源包括双极型和 CMOS 带隙基準源 。掩埋齐纳二极体基準电压源和 XFET 基準电压源都具有精度高、稳定性好的特点，但是二者的製造过程不能与标準 CMOS 工艺兼容，并且掩埋齐纳二极体基準源的电源电压高、工作电流大、功耗大。
基準电压源设计的关键点在于精度高、温漂小，带隙基準电压源利用硅的能带隙作为基準电压，可以实现高精度，採取一些温度补偿的办法，可得到几乎不受温度影响的基準电压。
