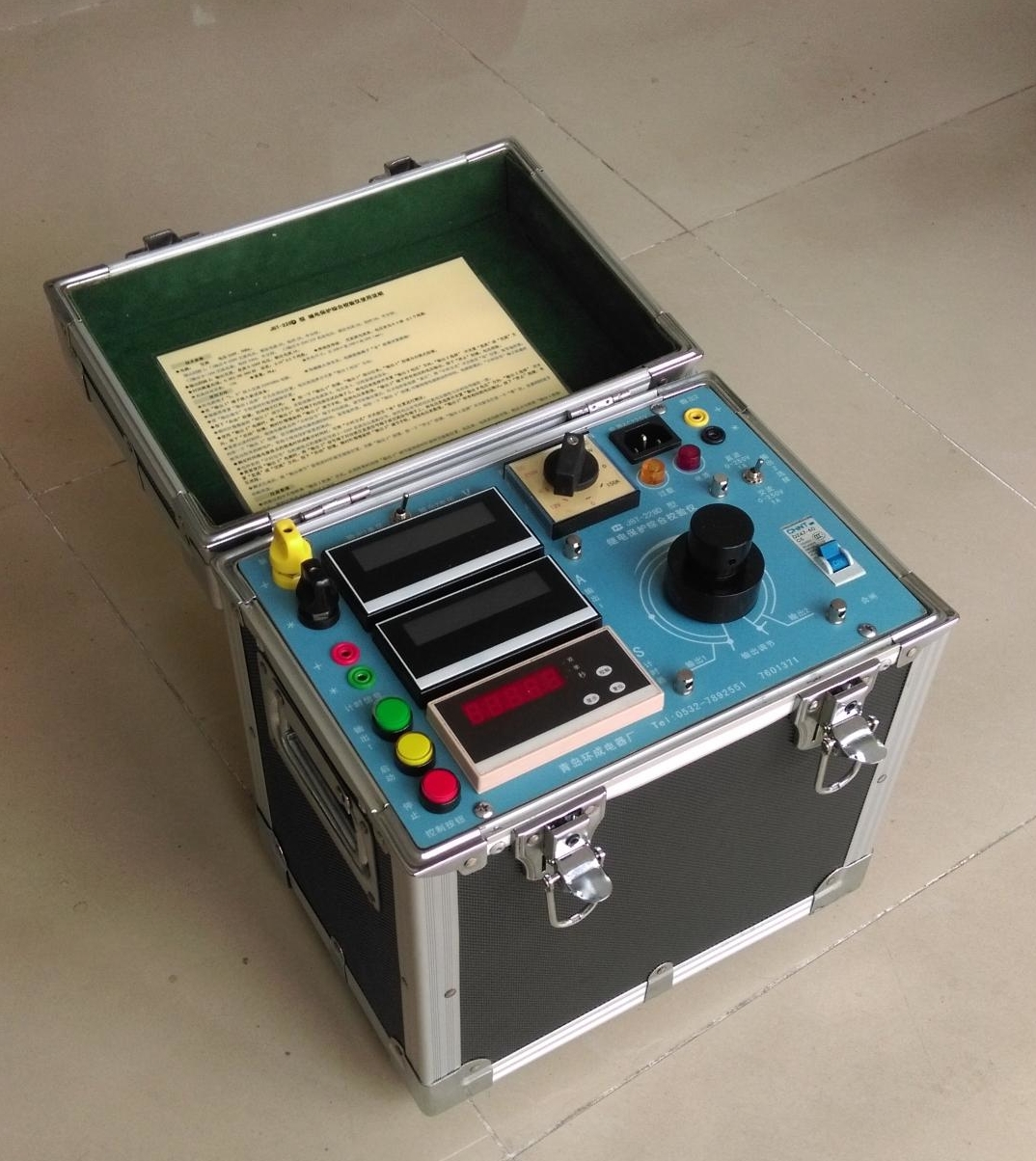

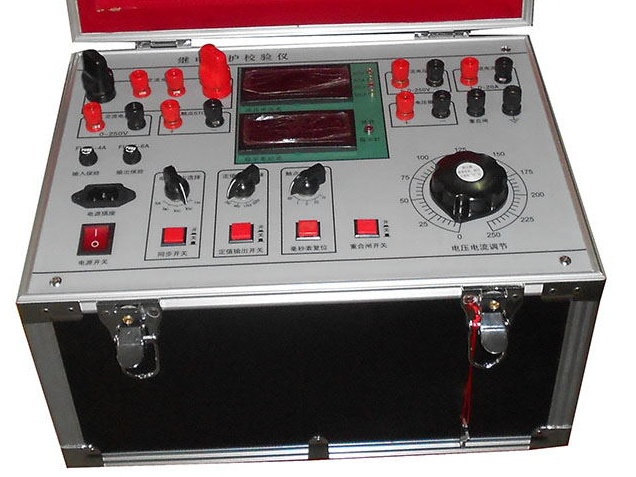

测试仪是一个新型智慧型化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。携带型的设计适用于现场。

测试仪实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便。

继电保护测试仪、携带型单相继电保护测试仪、继保测试仪、单相继保测试仪、携带型单相继电保护校验仪、继保校验仪、单相继保校验仪、继保仪。

l 测试继电器的种类：电流继电器，电压继电器，重合闸继电器，中间继电器，差动继电器；

l 仪器配有单独附迴路电源可调输出（调解範围广）；可单独作电压源；

l 採用数码显示，读数直观；

l 仪器结构紧凑，体积轻巧，便于携带，搬运。

l 仪器无需换线即可完成换档。

l 仪器主、附迴路，不需外附万用表及仪表；主迴路电压、电流直接显示（励磁特性直观）。

1. 输出特性

输出1：交流电流 0～150A/10V 可调

0～20A/35V 可调

0～5A/8V 可调

交流电压 0～250V/4A 可调

直流电流 0～20A/25V 可调

直流电压 0～300V/4A 可调

输出2：交、直流电压 0～250V可调

毫秒表时间：0～99.9999s

解析度：0.1ms

额定容量：750VA

最大输出容量：1500VA

2. 仪器使用电源：AC220V±5%，50Hz±5%

3. 功能：

仪器可对下述各种继电器或成组保护进行校验。

①　量度继电器：包括电流、电压型继电器，可测量其启动值、返回值及其係数。

②　时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。

③　中间继电器：各类带启动线圈和保持线圈的中间继电器的校验，能测量启动值、返回值、保持值及动作时间。

④　重合闸继电器：可进行电容充电试验、充电时间、重合闸时间、中间元件的测试。

⑤　差动继电器：可进行直流励磁实验、制动特性实验、伏安特性实验。

⑥　其它各种非常见继电器。
