在富勒烯上引入羟基的目的是为了提高富勒烯的水溶性。但是只有当羟基的数目达到一定值时富勒醇才具有水溶性。通常当羟基数目达到20个以上时才具有较好的水溶性。富勒醇难溶于丙酮、甲醇，可溶于DMF。化学性质上与富勒烯性质差不多。羟基数目较少的时候也可以发生1,3偶极环加成反应。

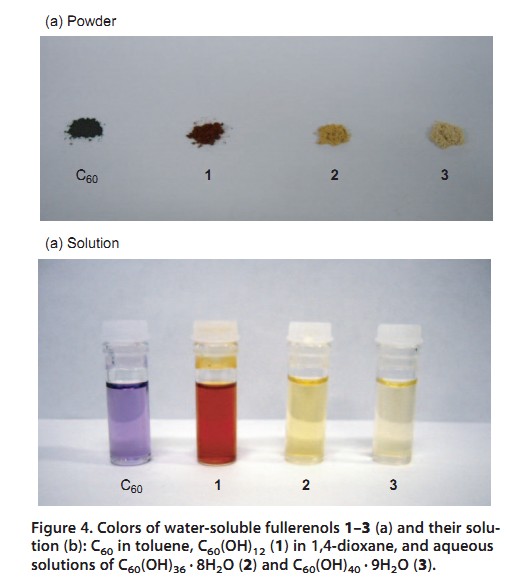

C60，及不同羟基数目富勒醇的粉末及溶液

富勒醇的合成方法有很多种，比较成熟的有TBAH催化硷法合成酸法合成。

1，TBAH催化硷法

在烧瓶中加入1 0mL 20 mo l / L的 N a OH溶液，滴加 0.5 mL 1 0 %T B AH溶液。在剧烈搅拌下，逐滴加入 1 2 mL含有 2 0 mg C60 的甲苯溶液，再滴加 1 mL3 0 %的H2 O2溶液，继续搅拌反应 2小时。静置，反应混合物分为两层，上层为无色的有机相，下层为棕黑色的水相。分液分离，过滤除去水相不溶物，得到棕黑色溶液。加入甲醇，析出沉澱 ( 土黄色) ，离心除去甲醇；加水使沉澱溶解，再加入甲醇使之沉澱，如此反覆3 —4次，至 Na OH和 T B AH完全洗去，此时甲醇溶液 p H≤ 8 。将所得沉澱室温真空乾燥，加水溶解，放置水解 2 4 h 。加甲醇使沉澱析出，离心除去甲醇，再用甲醇洗涤沉澱 1-2次，所得固体在室温下真空乾燥，即得到棕黑色产物

2，酸法合成

称取2 0 mg C 60 置于 5 0 mL圆底烧瓶中，在 5度的冰浴下，慢慢滴加 1.0 mL 9 8 %的浓硫酸，再加入

0 .1 4 3 9 g的KNO3 。然后缓慢升温至 9 0 度， 并在此温度下搅拌反应 6 h ， 反应结束后冷却至室温。 在冰浴下， 将上述产物慢慢滴入 4.1 g的冰水中，并不断振摇，得到棕黑色溶液，离心分离除去杂质。取上清液，在

冰浴中分别用 1 0 mol/ L和 1 mo l / L的Na OH溶液调节清液 p H至 9 以上，静置过夜，溶液有沉澱析出，

离心， 得灰褐色沉澱。用 1 mo l / L Na OH溶液洗涤沉澱， 离心， 重複3次； 再用甲醇洗涤沉澱至清液p H= 7

到8 ，离心，得棕色沉澱。室温真空乾燥，得到棕黑色的产物。

主要套用于生物领域。
