为使立面图外形更清晰,通常用粗实线表示立面图的最外轮廓线,而凸出墙面的雨蓬,阳台,柱子,窗台,窗楣,台阶,花池等投影线用中粗线画出,地坪线用加粗线(粗于标準粗度的1.4倍)画出,其余如门,窗及墙面分格线,落水管以及材料符号引出线,说明引出线等用细实线画出.

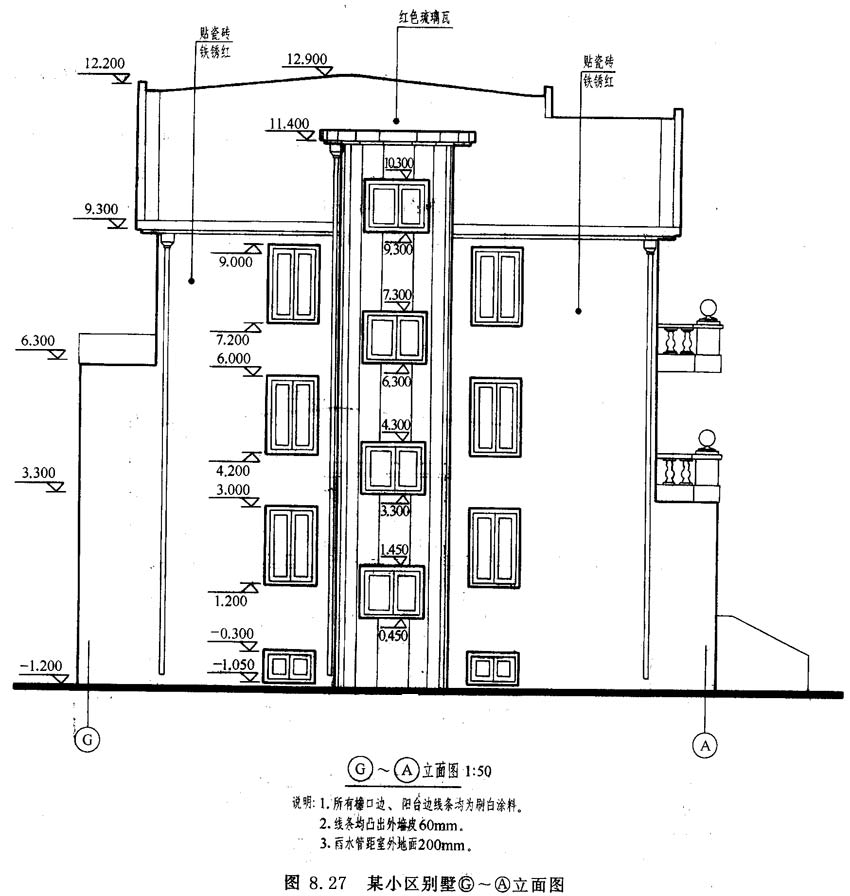

建筑立面图

建筑立面图的比例与平面图一致,常用1:50,1:100,1:200的比例绘製.

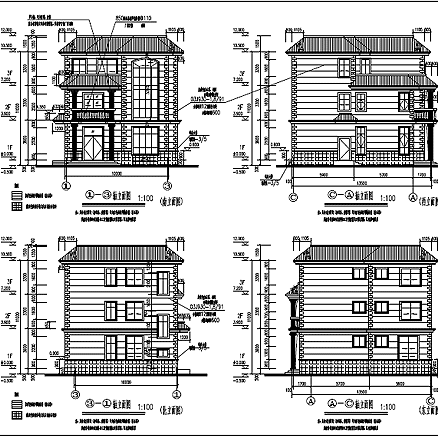

其中建筑立面图是在与房屋立面相平行的投影面上所做得正投影图,简称立面图.其中反映主要出入口或比较显着地反映出房屋外貌特徵的那一面立面图，称为正立面图。其余的立面图相应称为背立面图，侧立面图。通常也可按房屋朝向来命名，如南北立面图，东西立面图。建筑立面图大致包括，南北立面图，东西立面图四部分，若建筑各立面的结构有丝毫差异，都应绘出对应立面的立面图来诠释所设计的建筑。

1.可用朝向命名，立面朝向哪个方向就称为某方向立面图；

2.可用外貌特徵命名，其中反映主要出入口或比较显着地反应房屋外貌特徵的那一面的立面图；

3.可以立面图上首尾轴线命名。

1.画出室外地面线及房屋的勒脚、台阶、花池、门窗、雨棚、阳台、室外楼梯、墙柱、檐口、屋顶、雨水管、墙面分割线等内容；

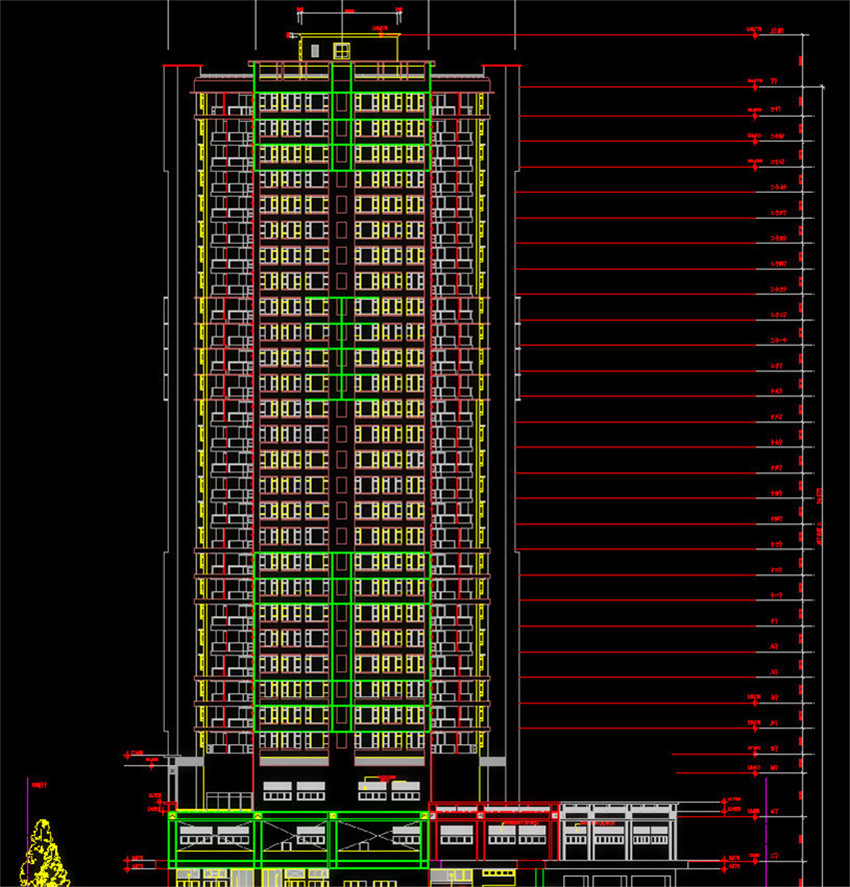

建筑立面图 CAD版

2.标注出外墙各主要部位的标高。如室外地面、台阶顶面、窗台、窗上口、阳台、雨棚、檐口、女儿墙顶、屋顶水箱间及楼梯间屋顶等的标高；

3.注出建筑物两端的定位轴线及其编号；

4.标注引索编号；

5.用文字说明外墙面装修的材料及其做法。

1.了解图名和比例；

2.了解首尾轴线及编号；

3.了解各部分的标高；

4.了解外墙做法；

5.了解各构配件。
