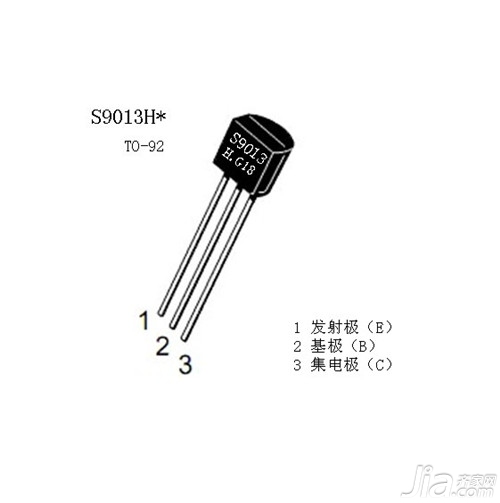

下面介绍9014的引脚图参数等资料，希望大家记住。9014三极体（TO-92封装）管脚图(字元正对自己)

1、发射极　2、基极　3、集电极

SOT-23封装对应管脚

1.基极 2.发射极 3.集电极

集电极最大耗散功率PCM=0.4W（Tamb=25℃）

集电极最大允许电流ICM=0.1A

集电极基极击穿电压BVCBO=50V

集电极发射极击穿电压BVCEO=45V

发射极基极击穿电压BVEBO=5V

集电极发射极饱和压降VCE(sat)=0.3V (IC=100mA; IB=5mA)

基极发射极饱和压降VBE(sat)=1V (IC=100mA; IB=5mA)

特徵频率fT=150MHz

HFE： A=60~150; B=100~300; C=200~600; D=400~1000

作为低频、低噪声前置放大，套用于电话机、VCD、

DVD、电动玩具等电子产品（与C9015互补）

(a) 判定基极。用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极 均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值 都较小，则可判定被测管子为PNP型三极体；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极体为NPN型管如 9013，9014,9018。

(b) 判定三极体集电极c和发射极e。(以PNP型三极体为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的 两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极体判断其好坏的方法。

在实际套用中、小功率三极体多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极体的好坏。

如果像9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C 极。（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。）
