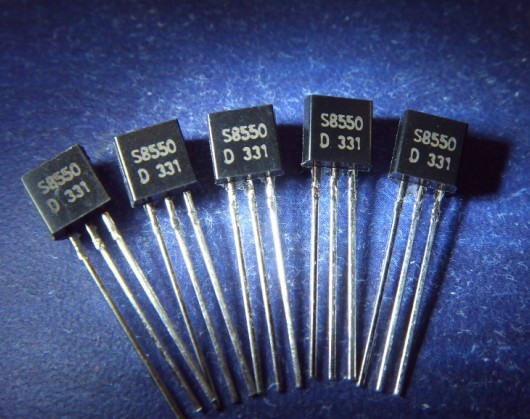

三极体8550是一种常用的普通三极体。 它是一种低电压，大电流，小信号的PNP型硅三极体。最大集电极电流为1.5 A。
基本介绍
- 中文名：三极体8550
- 类型：PNP型三极体
- 特点：低电压，大电流等
- 套用：电子电路
- 主要用途：开关套用、射频放大
管脚

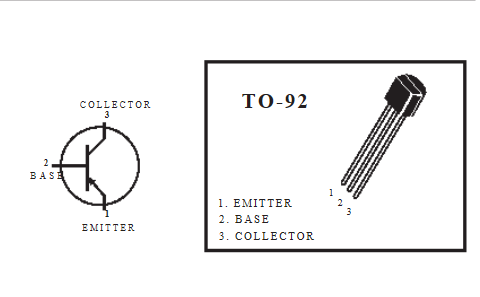

8550三极体（TO-92封装）管脚图
（文字朝自己，引脚朝下）从左到右数如下:
1脚=E（发射极，带箭头的那个），
2脚=B（基极），
3脚=C（集电极）.
8550三极体（SOT-23封装）管脚图
1、基极 2、发射级 3、集电极
参数
集电极-基极电压Vcbo：-40V
工作温度：-55℃ to +150℃
和8050（NPN）相对
8550三级管参数：类型:开关型; 极性:PNP; 材料:硅; 最大集电极电流(A):0.5 A; 直流电增益:10 to 60; 功耗:625 mW; 最大集电极发射电压（VCEO）:25; 频率:150MHz
PE8550 硅 PNP 30V 1.5A 1.1W
3DG8550 硅 PNP 25V 1.5A FT=190 *K
2SC8550 硅 PNP 25V 1.5A FT=190 *K
MC8550 硅 PNP 25V 700mA 200mW 150MHz
CS8550 硅 PNP 25V 1.5A FT=190 *K
8050S 8550S S8050 S8550 参数：
耗散功率0.625W（贴片：0.3W）
集电极电流0.5A
集电极--基极电压40V
集电极--发射极击穿电压25V
特徵频率fT 最小150MHZ 典型值产家的目录没给出
按三极体后缀号分为 B C D档 贴片为 L H档
放大倍数B85-160 C120-200 D160-300 L100-200 H200-350
C8050 C8550 参数：
耗散功率1W
集电极电流1.5A
集电极--基极电压40V
集电极--发射极击穿电压25V
特徵频率fT 最小100MHZ 典型190MHZ
放大倍数：按三极体后缀号分为 B C D档
放大倍数B：85-160 C：120-200 D：160-300
8050SS 8550SS 参数：
耗散功率: 1W(TA=25℃) 2W(TC=25℃)
集电极电流1.5A
集电极--基极电压40V
集电极--发射极击穿电压25V
特徵频率fT 最小100MHZ
放大倍数：按三极体后缀号分为 B C D D3 共4档
放大倍数 B：85-160 C：120-200 D：160-300 D3:300-400
引脚排列有EBC、ECB两种
SS8050 SS8550 参数：
耗散功率: 1W(TA=25℃) 2W(TC=25℃)
集电极电流1.5A
集电极--基极电压40V
集电极--发射极击穿电压25V
特徵频率fT 最小100MHZ
放大倍数：按三极体后缀号分为 B C D 共3档
放大倍数 B：85-160 C：120-200 D：160-300
引脚排列多为EBC
UTC的 S8050 S8550 引脚排列有EBC
8050S 8550S 引脚排列有ECB
这种管子很少见
参数：
耗散功率1W
集电极电流0.7A
集电极--基极电压30V
集电极--发射极击穿电压20V
特徵频率fT 最小100MHZ 典型产家的目录没给出
放大倍数：按三极体后缀号分为C D E档
C：120-200 D：160-300 E：280-400
