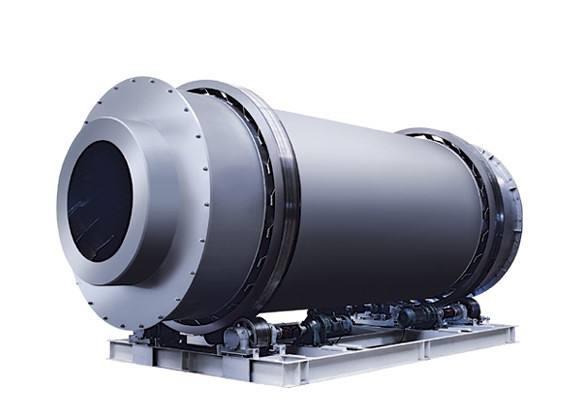

三回程烘乾机，即高效组合式烘乾机。採用欧洲最新节能技术——镶钳式结构。内筒、中筒及外筒形成一个自保温结构体。同时滚筒外包保温材料及不鏽钢板，进一步减少散热损失。提高热效率。特殊的热工设计理念，消除风洞热量损耗，增加热交换面积和容积蒸发强度，节能效果佳。符合国际创建环境友好型，资源节约型社会的政策，是替代传统烘乾设备的环保节能型产品。该设备用于烘乾黄沙、河沙、石英砂、矿渣、粘土等原材料，广泛套用于建材、化工、铸造等行业，可适应煤、油、气等多种燃料。

1、设备投资是国外进口产品的20%，採用耐磨锰板製造，比普通钢板耐磨3-4倍。

2、物料初水分15%，终水分确保0.5-1%以下，是水泥厂矿渣粉，乾粉砂浆生产线等各种烘乾工程首选产品。

3、比传统单筒烘乾机提高热效率达40%以上。

4、燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。

5、比单筒烘乾机减少占地面积60%左右。土建投资降低60%左右，安装方便。

6、无漏风现象，彻底解决了密封难点。

7、出料温度≤60度，可直接进料库，无需进冷却棚冷却。

8、外筒体温度≤60度，废气温度<120度，除尘设备布袋使用时间长2倍以上。

9、耗煤是单筒烘乾机的1/3，节电40%，吨标煤耗<9公斤。

三回烘乾机是高效节能的烘乾机设备，适合烘乾：石英砂、河沙、黄沙等物料，其设备能烘乾物料的特点是：物料本身呈散状，不易堵塞。

1、烘乾机的安装应严格按上装配图和基础图的要求规範施工，烘乾机安装前，应对其零部件及其辅佐件 一律清查，清擦，清理乾净完备齐全。

2、由于烘乾机是长体大型设备，因此安装时应按此顺序和方法进行：

（一）划基础线：在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，準确并考虑 机座安装后不被遮盖。

（二）安装底座与拖轮：刬平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找準底座与拖轮的安装位置，调平放正，先把基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，複查合格后，再安装筒体。

（三）安装筒体及滚圈：先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。

（四）安装大齿轮：安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦乾净，然后将两半齿轮小心的对好并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格。

（五）安装小齿轮、减速机、电机：根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位置。

（六）安装齿轮罩：使其与齿轮的边缘距离匀称。

3、上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装複查，调试工作同步进行，以确保烘乾机的安装质量。

1、烘乾机的乾燥效率高低，很大程度上取决于燃烧室的好坏，因此，在烘乾机操作过程中，必须对燃烧室、鼓风机和除尘吸尘设备加以特别的注意。

2、在开动烘乾机前一个小时点燃炉子，检查所有的附属设备，包括烘乾机的各个传动部分，支拖部分等，都应当紧固、正常、滑滑、可靠方可开车。

（一）点燃炉子前应检查火炉、炉篦子、给料装置、燃烧室、炉坑内的炉渣、炉门、空气导管、调节阀和鼓风机、除尘器等。

（二）开启烘乾机前应检查燃料、工具、传动支托装置润滑全部轴承及摩擦面。

（三）开动烘乾机的步骤是先启动烘乾机电机，后开动运输湿料设备，再启动乾料运送设备，形成连续均匀的作业程式。

3、在烘乾机运转过程中要经常检查各部分轴承的温度，温度不得超过50℃，齿轮声回响平稳，传动、支托和筒体迴转应无明显的冲击、振动和传动，还应该经常做好设备的检查、维护和保养工作，其内容应包括：

（一）全部螺栓紧固件不应有鬆动现象。

（二）要经常注意滚圈和挡轮，拖轮的接触情况。

（三）挡风圈，齿轮罩不应有翅裂和摩擦撞损情况。

（四）各部位应按下表进行正常润滑。

润滑点： 润滑材料 润滑时间及周期电机钠钙脂 6个月；减速机轴承 钙基脂 6个月；减速机齿轮 10﹟油 换/3个月；传动轴承 钙基脂2次/班；支托轴承 钠钙油脂 6个月；挡轮轴承 钠钙油脂 6个月

1、烘乾后的物料水分含量大于规定数值，其消除方法是控制烘乾机的生产能力，加大或减少热量的供给；

2、滚圈对筒体运转有摆动，其原因是滚圈的凹形接头侧面没有夹紧，消除方法是用垫板使滚圈和凹形接头保持均匀且夹紧适当，防止过紧而容易发生事故；

3、大齿轮与小齿轮的啮合间隙被破坏，其原因是a.拖轮磨损b.挡轮磨损c.小齿轮磨损其消除方法是根据磨损情况进行车削或更换，也可以反面安装或成对更新；

4、通体振动，其原因是a.拖轮装置与底座连线被破坏，消除方法是校正紧固连线部位，使其处于正确位置；

5、滚圈侧面磨损，消除方法是根据磨损彻程度，对滚圈进行车削或更换。

1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。 　2、安装时应注意主机体与水平的垂直。 　3、安装后检查各部位螺栓有无鬆动及主机仓门是否紧固，如有请进行紧固。 　4、按设备的动力配置电源线和控制开关。 　5、检查完毕，进行空负荷试车，试车正常即可进行生产。

1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关係，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面. 　2、新安装的轮箍容易发生鬆动必须经常进行检查． 　3、注意机器各部位的工作是否正常． 　4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件． 　5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故． 　6、轴承油温升高，应立即停车检查原因加以消除。 　7、转动齿轮在运转时若有冲击声应立即停车检查，并消除
