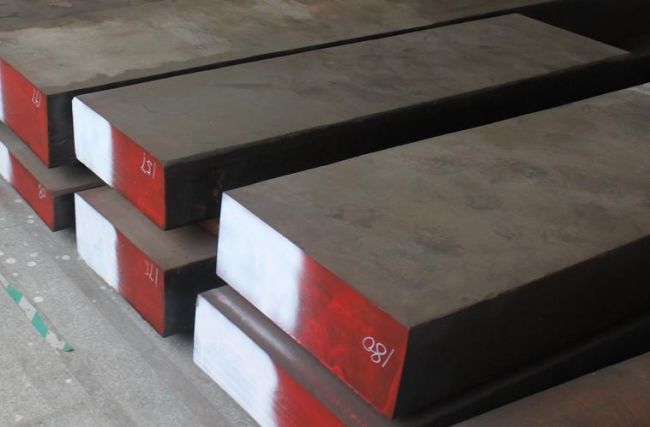

SKH-9高速度钢主要成份：C（碳）0.85 Si（硅）0.4 Mn（锰）0.4 Cr（铬）4 W（钨）5.9 Mo（钼）4.9 V（矾）1.9

主要产地是日本。合金高速钢：SKH-9

●SKH-9简介：SKH-9高速钢W- MO系（6-5-2型）高速度工具钢最有普遍性，尤其是SKH9（SKH51）是在世界上用量很多，代替于W型高速度工具钢SKH2炭化物组织细微，整齐，分布良好。而且组织均匀。所以耐磨性和革性方面比较均衡。特别因为仅是炭含量上的增加或减少，因此不损坏高温特性，可连续且大幅度改变钢材性质。需要革性时低炭素钢种适用，对硬度、耐磨性有要求的情况下适合选用高炭素钢钟。富有热作、冷作可塑性，被削性和研磨性也良好

●SKH-9锻造：1.100～900℃

●SKH-9退火：加热至800-850℃，在此温度中停留二～四小时，在炉中任其渐冷。

●SKH-9淬火：先预加热至550-600℃，次加热至950℃，再加热至a：1，220～1250℃；b：1，200℃～1230℃。在油中淬硬，但油温必须先保湿40-60℃（a.一般工具；b.形式複杂式需要韧性之工具）

●SKH-9回火：加热至550-570℃，在此温度中停留，然后在静止空气中冷却，回火必须重複二次

●SKH-9硬度：HRC63℃以上
