钢锭: 加热温度 1180 ~1200°C, 开始温度 1130~1150°C, 终止温度≥850°C, 坑冷。

钢坯: 加热温度1120~1160°C, 开始温度 1070~1110°C, 终止温度≥850°C, 砂冷或缓冷。

退火温度(850±10)°C, 保温2h, 随炉降温至(720±10)℃, 保温4h, 炉冷至500°C以下, 出炉空冷, 硬度≤229HBW。

回火温度 (730 ±10)°C , 保温2h, 炉冷全≤500°C, 出炉空冷。

淬火温度850 ~880℃ , 油冷, 硬度50 ~52HRC; 回火温度 580 ~640°C , 出炉空冷,硬度 28 ~36HRC

加热温度 860 ~900°C , 油冷, 回火温度 570 ~70O°C , 空冷, 回火硬度 28~35HRC。

美国 AISI 标準牌号 H13、德国 DIN 标準材料编号1.2344。

高、低温均有良好的耐磨性,优良的韧性和延展性,稳定且优良的及加工性和抛旋光性,优良的高温强度和抗热疲劳性,优良的淬透性,很小的热处理尺寸变。

1) 密度: 7.31g/cm。

2) 线胀係数：温度 18 ~100℃/18 ~200°C/18 ~300°C/18 ~400°C/18 ~500°C/18 ~600℃/18 ~700℃, 线胀係数 11.9 ×10K/12.20 ×10K/12. 50×10K/12. 81 ×10K/13.11 ×10K/13.41×10K/13.71×10K

3) 弹性模量: (20°C) 212000MPa, 切变模量 (室温) 为825000MPa, 泊桑比0.288

4) 热导率: 温度20℃/100℃/200°C/300°C/400°C,热导率36.0 [W/ (m·K)] /33.4[W/ (m·K)]/31.4[W/ (m·K)]/30.1[W/ (m·K)]/29.3[W/ (m·K)]

退火190HB 2344模具钢特徵　导热性好，热强度高，易切削，具有高温耐磨性，高韧性及高延展性

适宜于压铸模，铝镁合金等喷嘴、顶针等水冷不足的模具

典型套用举例如下：

1) 适用于要求高使用寿命的压铸模具、热锻模。
2) 用于轻金属压铸模以及轻金属铝、锌和重金属挤压模。
3) 用于沖头、剪下工具。
4) 用于塑胶成型模具。

圆料

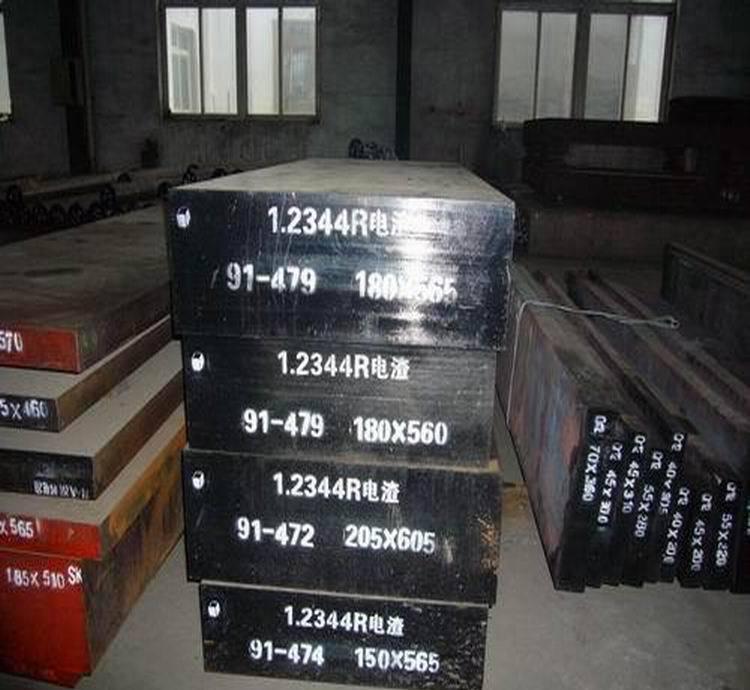

扁料
