牙轮钻头和PDC的钻井原理不同，牙轮钻头是靠冲击和碾碎还破岩的，它形成的井眼就不是十分规则和平整，而PDC是靠切削来钻进的，形成的井眼规则井底平整，但是PDC牙齿硬而脆，所以更换钻头后要低转速小钻压来修整井眼和井底，保证PDC钻头的使用寿命和缩短钻井周期以及成本。

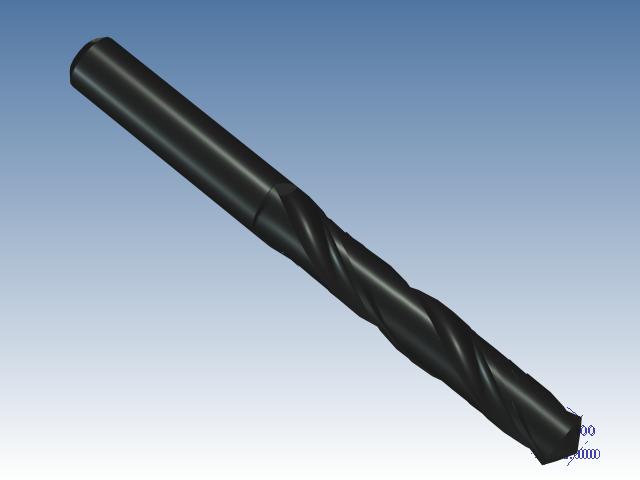

1、本节视频教程主要学习的是UGNX4.0钻头造型的构建过程，本节主要用到的命令有：迴转命令,直线命令,标注命令,螺旋命令,基準面命令,草图命令,圆命令,桥接命令,沿导引线扫掠命令,环形阵列命令等等。

2、选择UGNX4.0选单栏下插入----曲线----螺旋命令，出现螺旋线对话框设定螺旋线对话框下参数，点击确定，选择选单栏下插入----基準----基準面命令，出现基準平面对话框，创建基準平面。选择插入---草图命令，选择我们创建的基準平面为草绘平面，选择圆命令创建圆，点击完成。

3、选择UGNX4.0选单栏下插入----基準----基準面命令，创建基準平面，选择草图命令在我们创建的基準平面上创建草图，选择插入----来自曲线集的曲线----桥接命令，选择曲线来创建桥接曲线，选择插入----扫掠----沿导引线扫掠，选择我们绘製的圆，选择求差处理，选择插入----关联複製----实例命令，出现实例对话框选择环形阵列命令，选择点和方向。
