GibbsCAM是以色列Cimatron集团子公司，拥有30多年的行业经验，是全球先进CAD/CAM技术方面的领导者，能在保持易学易用和生产效率的同时，提高产品质量。 “Powerfully Simple，Simply Powerful”是Gibbs公司的经营宗旨和目标。Gibbs公司相信给NC编程师、机械师和製造工程师提供软体和服务，使他们的工作更有效。Gibbs公司的目标是向製造业提供新技术和新方法，使他们的加工製造更为简单，进而提高效益和增加利润。为此，Gibbs公司创造了一些非常直观的图形化互动形象生动工具，使用者可以发挥想像力进行操作并把原有複杂的这类工作变为一种享受。Gibbs公司根据客户需要，以成功的服务和技术支持为客户提供一个总体有效的解决方案。

GibbsCAM是一种基于微机平台并居于技术发展前沿的CAM系统。拥有机械专家专为机械行业用户所设计的图形用户界面，使得软体的套用既亲近熟悉，又快捷高效。而且这种直接面向製造业的定位使得GibbsCAM的强大功能也非常的易于学习和使用。GibbsCAM拥有自由互动的软体风格，用户可以很容易的在几何创建、刀路生成、程式仿真与校验和后置处理之间切换。使用便利、程式高效、更短的培训时间使得GibbsCAM成为CAM解决方案领域的易用领导者，是您CAM方案的最佳选择。

GibbsCAM软体产品线目前涵盖2-5轴铣削、车削、车铣複合加工、多任务加工（Multi-Task Machining）以及线切割。其特色概述为：

具有针对製造行业专业设计的图形用户界面，直观并易于使用

完整的CAD能力使得几何创建和修改更準确和便捷

强大的数据转换能力，能够接纳DXF，DWG，IGES，STEP AP203 / AP214，VDA-FS，ACIS，Parasolid，CATIA V4/V5，UGS/NX和Pro/Engineer格式的数据档案

与SolidWorks，Solid Edge，Autodesk Inventor，Rhinoceros，Key Creator无缝集成，直接从这些软体界面操作模型特徵用于GibbsCAM编程

互动特徵识别技术轻鬆鉴别特徵几何以套用加工

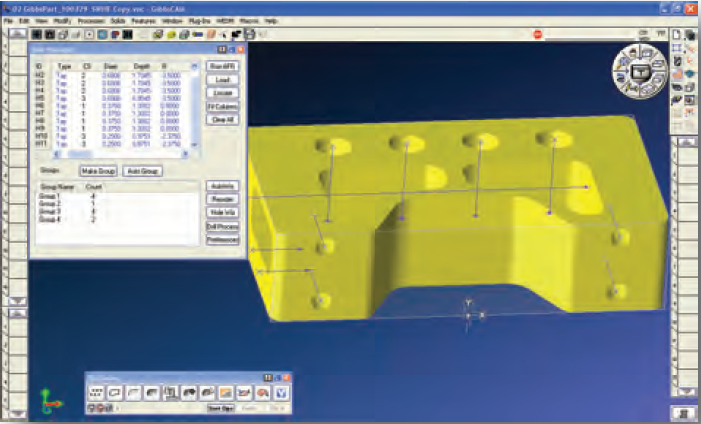

自动特徵识别技术自动识别零件上的孔特徵及其几何参数从而快速生成批量孔特徵的加工程式

知识库方便保存製造专家经验，使得企业技术和经验得以传承

高级刀路生成系统更快更準确的创建永不过切的加工程式

全相关係统使得程式能够根据零件模型的变更方便快速的自动更新

多种工艺表单方便为加工现场提供全面的工艺表格档案

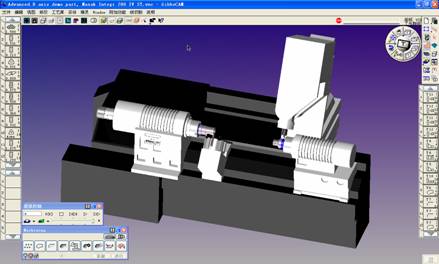

工具机仿真能够方便的检查程式中零件，刀具和工具机之间的运动干涉

超过7000个经过实际工具机验证的后置处理确保输出的程式无需任何改动即可套用于您的设备，其中包括超过450种国内外MTM工具机的后置处理程式

强大的宏编程能力使得用户方便开发自己的扩充系统

企业目前的NC设备，分别为：1）DMU125P五轴加工中心，控制系统Heidenhain TNC530；2）THM6380Ⅲ精磨卧式四轴加工中心，控制系统SIEMENS840D；3）CTX400twin车削中心工具机，控制系统Heidenhain CNC PILOT3190；4）INDEX-G300车削中心，控制系统SIEMENS840D；5）GMX300linear车铣中心，控制系统SIEMENS840D。

企业目前尚没有成熟完整的CAM系统套用于生产，程式大多採用手工编程。对于1和2两种多轴铣削加工中心，没有成熟的CAM系统辅助编程，多轴的加工程式根本无法手工编制。故目前，在这两种多轴加工中心上只能通过手工编程进行一些普通三轴程式的加工，完全不能充分发挥多轴设备应有的效率；对于3、4和5三种车铣複合中心，尤其是第五种GMX 300linear双主轴双刀塔的多任务加工中心，手工编程一方面极大的限制了可加工零件的特徵类型，另一方面也由于工具机结构和运动的複杂性，手工编制的程式调试过程异常複杂和费时。在极大的增加编程工作人员的工作量，且手工编制的程式无法保证精密CNC设备的安全性的同时，也使得整个零件的生产周期延长，降低了精密贵重的CNC设备的生产率。

企业生产中常见有複杂的发动机、叶轮、油泵以及轴类零件等需要编程。手工编程除了套用範围窄和效率低下外，还需要手工填制一些加工工艺表单，以指导车间的实际生产。其中像加工产品信息，如产品名称，产品的材料，生产日期，指定的加工工具机名称，产品的客户信息，产品的轴视图等视图图纸，产品的加工工艺步骤，如粗加工的刀具信息，刀具直径，圆角，切深，工具机转速，进给量，加工工时等等。这些加工工艺表单手工製作一方面非常费时费力，而且容易出错而耽误加工进度，严重的损坏工具机。而套用专业的CAM软体解决方案，能自动生成加工工艺表单，从而能极大的提高从工艺编制到生产製造整个流程的效率。

GibbsCAM针对客户现状的特色解决方案

针对企业现状，GibbsCAM的特色解决方案包括两大块内容，一部分是针对设备1和2的五轴铣削加工，另一部分是针对设备3、4和5的车铣複合以及多任务加工。

GibbsCAM 5轴加工策略，编程人员可以充分控制加工工艺的每一个方面——刀轴方向、安全区域、进刀和退刀、层间或行间连线策略、避免碰撞和干涉、不同加工过程间的连线方式等。GibbsCAM 5轴加工为加工专家提供了有效的工具，以便编写出高效和永无过切的刀具路径，从而加工出高质量的複杂零件。

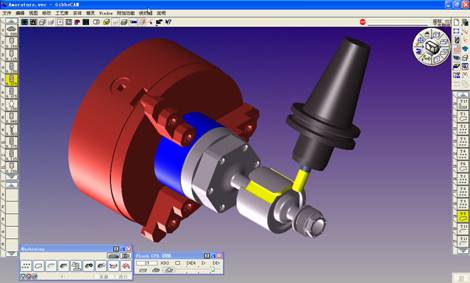

图片1 GibbsCAM 5轴加工

1) 丰富的加工策略

GibbsCAM轴加工包含了丰富的加工策略，支持各种类型的刀具，能够实现如下加工策略：

5轴粗加工 ——环切、行切、插铣；

5轴精加工——行切、流线加工、笔式加工、两条轮廓或两曲面间的仿型加工 ；

考虑残留毛坯，减少空走刀；

5轴倾角加工——用短刀加工深腔模具；

5轴轮廓铣和钻孔；

2) 用户对工艺参数、加工策略的充分控制

GibbsCAM数控5轴加工包使编程者能够控制和重複利用各种加工参数、策略和方式，包括刀具路径，刀轴方向，进退刀方式，安全距离，连线方式，过程间的连线运动，根据工具机结构编程等

为了节约编程时间，当加工像叶片、接外挂程式、叶轮等族类零件时，可以使用专门的类似于加工工艺模板编程嚮导。

3) 有效的碰撞干涉检查

GibbsCAM 5轴加工提供了强大、完善的碰撞干涉检查功能——可以实现刀具本身、刀柄和多台阶的夹头与零件、毛皮、夹具以及工具机工作檯的干涉碰撞检查，生成安全、顺滑的刀具路径。其特点如下：

用户可以更具毛坯和夹具来定义安全极限；

去除有问题的刀路轨迹 ；

控制刀具沿刀轴或任意方向退刀；

平滑和连续的刀轴方向变化，有效地避免干涉和碰撞。

GibbsCAM车铣複合和多任务加工具有简洁明了的用户界面，编程快捷高效，并且其特有的诸多编程工具使得複杂的多任务加工显得简单，易于学习和编程加工。而且GibbsCAM在车铣複合和多任务加工领域拥有多年的经营历史，积累了大量的实际工作经验。目前GibbsCAM拥有超过450种国内外多任务加工工具机的后置处理程式库，品牌涵盖如马扎克，森精机，德马吉，哈挺，西铁城，斗山等。

1) GibbsCAM车铣複合加工

支持C轴编程：当GibbsCAM的铣削和车削模组结合使用，即达到车铣複合功能的要求。其中支持任何数量刀具的C轴编程。

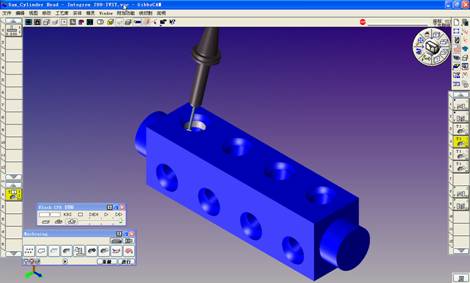

图片2 GibbsCAM车铣複合加工

端面和直径方向铣削操作：可支持在车削毛坯的端面和直径方向的铣削操作，包括铣削键槽、孔、横向钻孔、口袋加工、端面铣削等

完整的切削零件模拟支持：GibbsCAM的切削零件模拟能完整支持车铣複合编程，保证用户準确的查看编程工艺和加工结果

支持Y轴和B轴编程：GibbsCAM支持车铣複合下的Y轴和B轴铣削编程，也支持B轴角度定位下的车削编程。

2) GibbsCAM多任务加工

支持多主轴多刀塔工具机编程：支持拥有多个主轴，多个刀塔，多个加工通道的工具机的编程，其中还支持这类工具机的诸多辅助功能编程，如载入/卸载主轴，零件替换，零件抓取，副主轴的进入和返回，尾锥的进入和返回等。

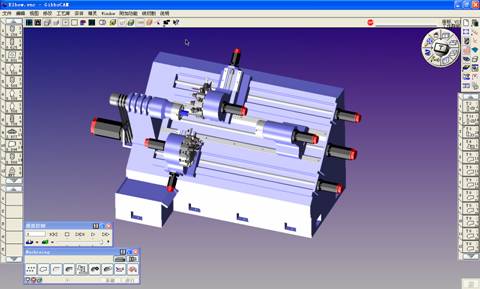

图片3 GibbsCAM多任务加工

刀具定义：支持刀具组，刀塔等刀具定义，其中包括组合刀具－在一个位置上拥有多把刀具的编程；支持X+/X-主轴方向定义；支持各种方向的车刀刀片定位设定；支持通过刀具群组分类所选用刀具等。

针对多任务加工中多个加工通道的同步问题，GibbsCAM独有的图形化同步管理器能极大的简化用户的多任务加工编程：

图形化平行显示不同加工通道的工艺流程；

自动计算不同通道中各工艺过程加工时间；

自动检查各个工艺操作或者不同操作间同步性的干涉情况；

各工艺操作以方块显示，其长度跟其运行时间向匹配；

工艺流程可自动展开或压缩显示，便于用户控制；

可方便的在工艺流程中插入同步控制点：起点对起点，终点对终点，起点对终点，终点对起点，延迟设定等。

GibbsCAM是唯一能提供各种多任务加工工具机的后置处理系统的多任务加工解决方案。GibbsCAM在业界拥有多年的成功经验，拥有一个超过6500种均被实际工具机验证的后置处理的资料库供用户选择使用。GibbsCAM可快速创建一种基于模板的3轴铣削和2轴车削的普通后置处理器。这里也包含了超过225个各种典型的数控工具机及其后置处理的后置处理模板。用户可以选择为任何的机器或控制系统定製对应的后置处理，确保满足您的所有要求，而保证产生的加工程式无需经过任何编辑即可运行于数控设备。

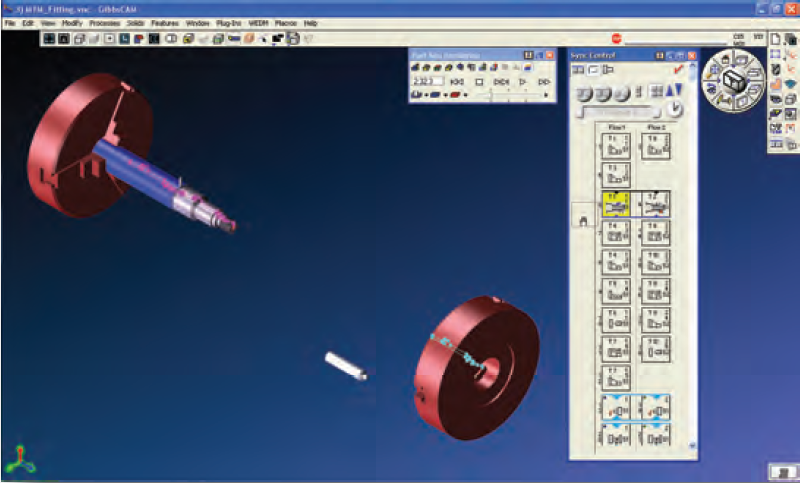

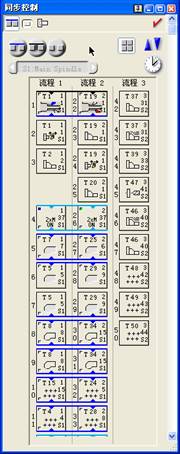

图片4 GibbsCAM同步管理器

不论是标準的还是客制化的GibbCAM后置处理均能满足诸多高级的功能需要，如使用子程式，固定循环，多零件自动后置输出，绝对或增量输出，以及输出用户注释等。加工零件可后置输出到任何一种数控工具机。多个零件也能自动的编程，且用户可以选择同一把刀加工完所有零件或者完成一个完整零件再进入下一个零件的加工方式。

对于5轴铣削加工和车铣複合以及多任务加工，完善的零件校验和工具机仿真必不可少。由于程式的複杂性，设备的贵重，用户需要确保运行于工具机的加工程式安全。GibbsCAM针对这种用户需求提供了完善的零件校验和工具机仿真功能。

GibbsCAM提供实时的3D切削零件模拟。準确的加工模拟允许用户直接观察材料从实体毛坯上去除的过程，从而预览加工工艺的真实结果。蓝色区域代表未切削区域，而红色则代表刀具干涉。GibbsCAM加工模拟支持实时动态视图定位（如移动、旋转、缩放等），帮助用户能更细緻的检查加工工艺结果。

GibbsCAM的仿真控制简单和全面。可根据用户需求一个特徵一仿真，一个加工操作一仿真，并高亮显示用户指定的加工操作结果。可设定到某个加工操作时仿真停止。仿真时刀具可显示为实体，透明或不显示刀具。车削刀具的刀柄可自由控制显示与否。

GibbsCAM零件校验和工具机仿真能套用于所有加工模组的仿真模拟，包括铣削，车削，车铣複合和多任务加工。尤其在多主轴，多刀塔的多任务加工编程中，实时的工具机仿真，实时检验不同通道间加工的相互位置状况等，从而很直观高效的检验程式的合理性。

GibbsCAM支持自动生成多种必要的加工工艺报告，以用户编程人员指导车间生产。其中包括加工

零件报告、加工刀具报告和加工操作报告。报告採用微软Excel格式，并支持针对客户的特殊需求进行定製化操作。

Cimatron公司是为工模具製造商和零部件製造商提供CAD/CAM完整解决方案的领导者，拥有30多年的行业经验，全球範围内装机量超过 40,000套。Cimatron公司承诺提供全面的、有成本效益的解决方案，使製造周期合理化，能与其它厂商协作，最终缩短产品交付时间。Cimatron公司以代码CIMT在NASDAQ公开交易。

Cimatron集团的产品线包括CimatronE和GibbsCAM，提供塑胶模具设计、五金模具设计、电极设计与加工、2.5轴到5轴加工、线切割、车加工、车铣複合、旋转铣削、多任务车铣複合加工、塔式加工系统等解决方案。Cimatron集团的子公司和广泛的代理商网路遍及全球40多个国家和地区，在全球範围内为汽车、航空航天、医疗器械、模具、电子、机械和其它工模具及零件加工领域的客户提供服务与支持。

思美创（北京）科技有限公司是Cimatron集团在中国的独资子公司，主要负责CimatronE和GibbsCAM软体在中国市场的销售与技术支持。随着Cimatron中国公司的团队不断壮大，我们为客户提供了更加优质的技术支持与服务。Cimatron China在负责市场、销售、技术支持以及售后服务工作的同时，还为授权代理商在各区域内的市场、销售、技术支持以及售后服务工作中提供相应的支持。

Cimatron公司併购Gibbs公司

以色列Cimatron公司将巩固其作为国际性CAD/CAM软体公司的领导者地位，将具有更宽的产品範围和更大的全球占有率； 重组后公司的年收入预期将超过4千万美元，这将会使Cimatron公司进入CAM软体全球十大厂商名列。

以色列Givat Shmuel和美国Moorpark2008年1月2日以色列Cimatron有限公司(纳斯达克代码:CIMT，为工模具製造商和加工製造业提供CAD/CAM完整解决方案的领导者)和美国Gibbs系统公司（也称Gibbs商会，是数控工具机编程软体GibbsCAM的开发者）很高兴地宣布双方达成的最终协定的执行，协定中规定Cimatron公司将併购Gibbs公司，Gibbs公司将併入Cimatron公司在美国新成立不久的分公司。

合併后的Cimatron公司将集合适合工模具製造业的CimatronE CAD/CAM软体完整解决方案和在CAD/CAM解决方案中居于领导地位的GibbsCAM软体与一体，成为一个为製造业提供强大和完整产品线的公司。

GibbsCAM作为Cimatron集团的旗舰产品，用户可随时与Cimatron China联繫，通过电话、传真、E-mail等方式解决在GibbsCAM软体套用方面的问题；24小时内解决客户故障问题；

GibbsCAM工程师经常会到用户现场拜访用户，了解软体使用情况，解决用户在软体使用过程中遇到的问题；Cimatron China开闢了网上技术论坛，提供24小时线上服务，解决广大技术人员在套用中遇到的问题，也为正版用户提供学习资料和例题的下载。

Cimatron中国公司自2010年1月开始推出GibbsCAM免费试用活动，至今已经3年，活动继续进行中，欢迎广大冬粉申请试用，试用期限为半年，到期后可以继续申请新的激活码。

Cimatron中国公司自2012年7月开始定期进行GibbsCAM软体免费线上培训，若用户再有培训的需求，可参加Cimatron中国公司举办的线上培训。

GibbsCAM 2010版本推出多项增强功能

GibbsCAM 2010版本从2010年一月开始正式发布。

GibbsCAM 5轴增强功能主要包括更多的螺旋加工选项，新的干涉检测投影选项，新的进刀/退刀“反转”选项，修剪操作中新的轴向位移平滑选项，并支持成孔和键槽刀具。更多详细介绍如下：几何创建

GibbsCAM 2010

GibbsCAM 2010版本增加了用于创建曲面的曲面工具外挂程式，以修复或改进实体曲面的加工性能

自动适配切削

此新选项可以根据曲面的角度调节刀路间的距离，无论曲面角度如何，加工出的表面光洁度保持一致。

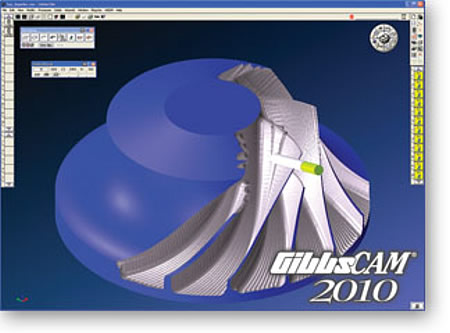

叶轮粗加工

在GibbsCAM 2010版本中叶轮粗加工功能性增强，可处理更多关键问题，特别是在粗加工分流叶片时十分有用。

退刀

这是一个新的选项，通过管中心退刀，可从直角凹槽撤销切削刀具而不会碰壁，加工汽缸盖孔和类似的几何体时特别有效。

新的功能更强大的插铣粗加工

此模组不再是外挂程式，已被放入CAM面板，可考虑适合硬质合金镶刃钻头的材料去除策略，硬质合金镶刃钻头需採用无拖拉的特殊撤刀方式，以避免在狭窄的地方发生干涉。

高级3D加工增强功能

包括用特殊工具点击平面进行挖槽加工，可在平面切削中指定平面公差以确保所有想加工的“平面”区域都能加工到，在最短路径和最小垂直撤刀方式中定位高速进给率，添加修剪到倾斜进刀，作为水线切割轮廓铣的一个选项，选择步距或残留高度参数设定曲面光洁度，使用毛坯框线作为额外加工範围

毛坯选项附加功能

基于之前加工的面或通过导入数据文档而生成的面体，现可用作实体挖槽加工的初始毛坯。keting.

64位操作

GibbsCAM 2010版本的一项重大进步是支持64位作业系统，从而支持4GB或更多记忆体的更加强大的多核电脑。这也使得GibbsCAM软体与64位的CAD系统互操作性更强，从而与GibbsCAM兼容。此外，在处理特别长的程式或複杂几何图形时，使用64位作业系统还能缩短计算时间。用户在Windows 7作业系统下运行GibbsCAM软体时，也能利用这些增强功能。

更多增强功能

GibbsCAM 2010版本有很多特色，有些是在软体的易用性方面，有些是扩展了软体的功能性，包括在用户界面、铣削、MTM（车铣複合多任务加工）和线切割等模组的增强功能，还有一些新的数据转换补充程式支持Inventor 2010，SolidWorks 2010及其它CAD档案输入和转换。此外，宏选单功能增强，更方便的获取，可不间断运行，支持5轴和高级3D程式，还能调用外挂程式功能

GibbsCAM 2011功能预览

GibbsCAM2011会继续提升系统的整体质量，这里面包括了软体的性能和可靠性。在整个系统中产品添加了很多功能和对一些问题的修正，我们努力做到为客户提供更多价值无论是现有客户还是新客户。

u新的颜色模式

Ø特徵颜色Ø用户颜色模式

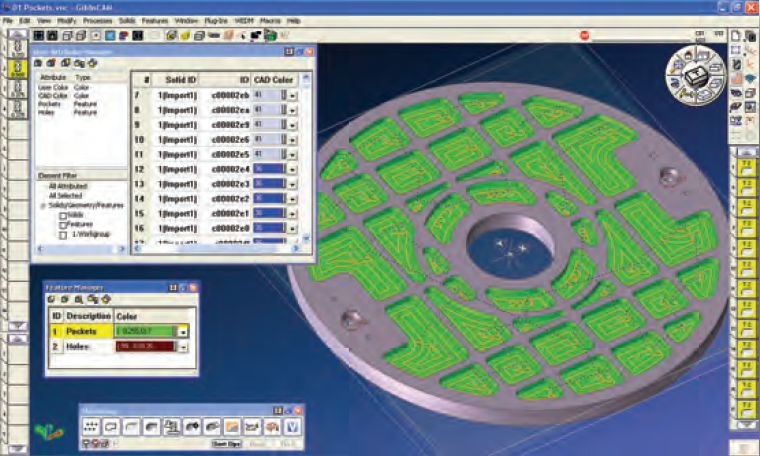

u属性与用户定义特徵

Ø识别和保留从CAD系统输入模型的特徵
Ø自定义属性、颜色
Ø基本特徵属性管理
Ø工作组的数据排列和搜寻等属性管理

u孔特徵

Ø 孔加工：“孔倒序排列”选项
Ø 孔特徵新选择方法
Ø 对于複杂孔群组管理和嚮导只需单击即可完成
Ø 用户设定与维护自动嚮导
Ø 支持SolidWorks所有孔特徵变化
Ø 用户钻孔循环

u多重实体袋

Ø添加新的实体袋管理方式与实体重命名、删除和重置所有等
Ø两群组或者操作界面间工件转换
Ø每页均有自己的显示设定（图示、资料、结构）和状态（自动排列、线性排列）

u变数长度结构列表

u 自动分配到相应类型（选项、刀具等）

u 界面下高质量显示

u 自由旋转与转换

u 支持触控萤幕

u 混合外形粗开

u 等距铣削操作中驱动、裁剪曲线

u 仅材料支持第一深度

u 无断开的开放实体精铣路径

u 改善仅材料零高度切削（仅残留）

u 任务管理：界面下5轴操作过程

u 新加工策略：Trianglemesh, Wireframe, Swarf machining; also, an Operation Modifier for 5-AxisToolpath Conversion

u 刀具路径与连线运动的光顺

u VoluMill可针对实体、面片和面体

u 支持旋转铣削

u 高速连线半径循环，缩短时间多达33%

u 改善初次加工深度

u 改善岛屿周边切削

u 在多核CPU上计算，减少处理时间

u 同步控制对话框---保持同步情况下可拖动

u 同步控制对话框中可实现重做与撤销操作

u 用户VMM界面

u 旋风螺纹铣

u 多丝切割子程式

u 无心切削中添加最终毛坯选项

u 起始孔与直径可用户自定义颜色

u 新命令—IMPORT_FILE<filename>—输入“类型”档案(DWG,STEP, …)

u 钻孔程式中调用宏程式——用户钻孔循环中变数啄钻

u 通过命令得到更多选择实体、面和边的延展

u 开放更多宏命令

u 支持Fanuc G74和G75深槽切削循环

数据转换与CAD同步

u 更新程式库支持Parasolidv23与ACISR21

u 支持KeyCreator9.0, Rhino v5, SolidWorks 2011, AutoCAD 2011 and Pro/E Wildfire 5.0

系统

u 与64位更多的整合

u 完善迁移设定与参数

u 改善安装方式：

Ø 选择安装/卸载模式

Ø 快速安装操作

Ø GibbsCAM右键可得更多技术支持
