①镜头

② 半球罩

③ 底座

④ 摄像机板固定架（调节倾斜度）

⑤ 视频接口

⑥ 电源接口（DC12V）

⑦ 机壳安装孔

⑧ 摄像机水平角度螺丝（调节水平度）

CCD半球摄像机大致可分为下列几大类：

依成像色彩划分

(1)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。

(2)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用解析度通常高于彩色摄像机的黑白摄像机。

依半球摄像机解析度划分

(1)影像像素在25万像素（pixel）左右、彩色解析度为330线、黑白解析度420线左右的低档型。

(2)影像像素在25万~38万之间、彩色解析度为420线、黑白解析度在500线上下的中档型

(3)影像在38万点以上、彩色解析度大于或等于480线、黑白解析度，570线以上的高解析度。

依半球摄像机灵敏度划分

(1)普通型：正常工作所需照度为1~3Lux

(2)月光型：正常工作所需照度为0.1 Lux左右

(3)星光型：正常工作所需照度为0.01 Lux以下

(4)红外照明型：原则上可以为零照度，採用红外光源成像。

按半球摄像机摄像元件的CCD靶面的大小划分

(1)l inch靶面尺寸为宽12.7mmX高9.6mm,对角线16mm

(2)2/3inch靶面尺寸为宽8.8mmX高6.6mm,对角线11mm

(3)1/2inch靶面尺寸为宽6.4mmX高4.8mm,对角线8mm

(4)1/3inch靶面尺寸为宽4.8mmX高3.6mm,对角线6mm

(5)1/4inch靶面尺寸为宽3.2mmX高2.4mm,对角线4mm

(6)1/5inch正在开发之中，尚未推出正式产品，此外CCD半球摄像机有PAL制和NTSC制之分，还可以按图像信号处理方式划分或按半球摄像机结构。

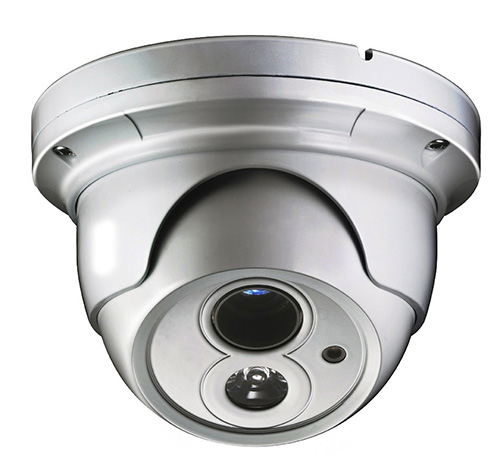

红外半球摄像机

红外半球摄像机是带有红外灯的摄像机，套用于光线昏暗或无光环境。一种是镜头焦距是固定的，价格较低；另外一种是红外一体机，是在一体机的基础上加装的红外灯。一般情况不推荐使用此类摄像机，因为红外灯一般只质保一年，此类红外灯在使用几个月之后效果会明显下降。也有质保3年的红外灯，但是没有具体验证过。当然，忽略其红外效果，作为一般监控摄像机使用还是不错的，因为其价格低廉。

半球摄像机专指由专制的摄像机+专配的自动光圈手动变焦镜头+密封性能优异球罩和精密的摄像机安装支架组成的半球摄像机。其最大的特点是集摄像机、镜头以及安装系统为一体，设计精巧且易于安装。

半球摄像机是随着安防监控摄像机广泛深入的套用，为追求安装调试方便，又追求与建筑环境充分协调，既美观和隐蔽而研发的，其已在电视监控工程中被广泛使用。儘管其在组成上与枪式摄像机有许多相似之处，比如都是固定摄像机，但是半球摄像机具有自带的精緻防护罩和安装支架，而枪机则需要另外配置防护罩。半球摄像机自带变焦境头，一般其变焦範围较小，而且镜头都不易更换。而枪机的变焦範围取决于选用的镜头，可从几倍到十数倍，并镜头更换非常方便。半球摄像机大多用于室内小範围的监控场合，例如重要部位出入口、通道、电梯轿箱等。而枪式摄像机的套用範围非常宽广，可根据选用不同镜头，实现远距离或广角监控，套用的场合要比半球广泛得多。

随着监控套用领域的日益拓宽，半球摄像机凭藉安装调试的方便性、监控隐蔽性等优点，被大量地套用于室内监控，比如有吊顶、光线变化又不大的套用场合。半球摄像机技术变化也非常快，包括摄像机功能已与高性能的枪机无差别，只是小型化;镜头也是自动光圈+手动变焦，变焦範围也逐渐增大;球罩整体密封性能更好，特别是下球罩，製作得薄而均匀，透光率更好、光损更小;安装支架机械设计更精巧，使得摄像机位置调整非常方便，已见三维可调的万向关节型支架。

有用户一定还会问选购半球摄像机要注意些什幺呢,首先要看图像的还原性，因为下球罩是曲率半径很小的球体，其厚薄不均匀或採用较差的聚炳烯材料製作都会严重影响到图像质量，要看图像是否会有明显的变形和光损，其次再看图像的清晰度、色还原性、灵敏度等;还要看供电方式，最好是交直流自适应或是交流(24VAC)供电的;最后要看安装调节的方便性和适应性。

色彩还原是指景物经过拍摄,彩色摄影画面的色彩和原景物色彩的一致程度。影响色彩还原的因素有摄影镜头的质量、光线的色温、CCD的性能和数位讯号处理电路的设计等。

CCD器件作为感光元件的模拟摄像机,其水平清晰度不但取决于CCD晶片的性能,同时与DSP数位讯号处理电路的设计水平和处理能力密切相关。 随着安防技术的进步,高清晰监控是今后安防发展的方向。摄像机从最早的330线,发展到420线、480线，540线成为摄像机的主流。

随着监控要求的提高,24小时监控的要求逐渐增多。摄像机市场上出现越来越多的“超低照度”摄像机,实现方式多样,如慢速快门场累积技术、日夜两用彩色黑白转换技术等等。

最新数位讯号处理技术,可自动侦测图像中的灰度雾像数据,并统计全区图像的亮度数据,经由高精细图像处理算法,结合图像处理晶片灰阶曲线变换,针对各点计算出最佳修正曲线及对比度,实时地调整图像的动态範围曲线并强化色彩还原度,用以减少雾气对图像所产生之原始的影像干扰,还原真实图像。

先进数位讯号处理技术,可自动侦测图像的暗部,并统计全区图像的亮度数据,经由高精细图像处理算法,针对各点计算出最佳修正曲线及对比色彩,实时地调整图像动态范位及暗部区域,用以呈现最佳清晰图像。

细微动态侦测技术,针对图像高亮度区域执行细微检知,透过自动动态选取计算实时地调整所选取图像的对比度及色浓度,同时启动智慧型全域图像侦测,藉由全域加总平均亮度的数据,判断对比度与启动时机,用以提高夜间红绿灯辨识力,解决夜间交通灯号反白问题。

雷击通常有三种形式:一是带电的云层与大地上某一点之间发生迅猛的放电现象,叫做“直击雷”;二是带电云层由于静电感应作用产生的“二次雷”或称“感应雷”;三是“球形雷”。雷击常常造成设备主要部件损坏,修复成本高昂,用户损失很大。

因此,防雷击对于保护摄像机正常运转、提升产品寿命有很大的作用。通过在电路板设立防雷击保护电路,可以确保当雷击发生时摄像机主要元器件不会受到损害(如电路板、电机)。雷击时产生的电流从保护电路导出,流入大地,不进入摄像机工作电路,从而保护电路的安全,为使用者提供更大的保障。

常规的日夜转换是感受外界可见光强度,当可见光低于预定值,则启动转换电路,控制滤光片动作,实现彩色到黑白的转换。在实际的低照度环境中使用发现,摄像机可能会受到外部环境的短暂影响而误判环境照度(如汽车大灯的照射),从黑白模式转换为彩色模式,但此时实际的环境照度仍然比较低,汽车驶过之后,摄像机将再次从彩色模式转回黑白模式,出现频繁日夜转换的现象,影响监控效果,降低滤光片切换马达的寿命。

工程商和用户在拿到半球摄像机产品后，应熟悉该产品的技术参数，如输入电压是多少，功率多大，有什幺

功能等，儘量做到心里有数。

安装前应对半球摄像机进行检测和调整，使摄像机处于正常的工作状况。

施工前，可以根据环境和安全性、美观性等出发，採用壁装或者吊装等安装方式。

半球摄像机的安装角度直接影响到监控图像的範围，所以安装时需要更多地按实地需求来操作。如安装在小

区门口小于6米处时，摄像机的角度建议最好是30°-60°;若安装在收银台时，摄像机的角度应考虑在±15°-20°

等。总之，摄像机儘可能避免逆光摄像情况的出现，这样方能儘可能地达到客户的要求。

半球摄像机视频信号输出连线埠、电源输入连线埠、控制信号连线埠比较重要，安装时应儘量做好防水，以及防氧

化处理。以免日后出现不稳定、不受控制，甚至不显示图像的现象。

半球摄像机一般都需要24小时不间断地工作，因此做好半球摄像机的维护，则可以延长摄像机的寿命和保障摄像机图像效果的稳定性，具体应注意以下几点。

·应注意半球摄像机电压的稳定性，否则会影响图像的效果，甚至导致摄像机被损坏;

·经常检查线材是否出现损坏、老化现象，避免异常情况发生;

·应儘量避免阳光或者强光长时间直射，以免造成摄像机CCD损坏;

·需要经常对半球摄像机进行清洁，如经常清理摄像机的外壳表面灰尘等，儘量不打开外壳，如需要打开，则先断电;·建立半球摄像机档案，以便日后方便检查、检测。

问题一：红外半球摄像机彩色失真、偏色
可能是白平衡开关(AWB)设定不当，也可能是环境光照条件变化太大，此时应检查开关设定是否在OFF位置，应想办法改善环境的光照条件。
问题二：夜视型红外半球摄像机白天图像正常，夜间发白
此现象一般因机器使用环境有反射物或在範围很小的空间使用，因红外光反射导致，解决此现象首先应确定使用环境是否有反射物，儘可能改善使用环境，其次检查机器的有效红外距离与实际使用距离是否相应;若一台长距离红外机器在很小的空间使用会因红外光过强导致机器图像发白。
问题三：红外半球摄像机系列机器晚上出现图像照度差、发白或有亮白色光圈现象
应该说，现象是机器装配不当导致的，装配时感光器件(光敏电阻)离红外半球摄像机距离过远会导致红外灯启动不完全造成机器夜间照度差;出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致，解决此问题需要避免红外光折射到镜头表面，通常採用海绵圈进行镜头与红外光的隔离，在装配时一定要将球罩紧贴海绵圈。
问题四：画面出现几道黑色竖条或横条混动
这种情况一般是机器供电电源输出电压的纹波太大，应加强滤波并採用性能好的直流稳压电源。
问题五：防水和散热效果不理想
用的时间长了之后，摄像机里面或多或少会出现汽水(此现象主要集中在北方地区)，造成这个现象的原因主要是出在外壳的密封效果不够和当时装机时没有考虑到温差。当红外灯开始工作时会产生大量的热量，同时由于外壳的散热效果不够，这样就会大大降低摄像机的使用寿命，要解决这个问题可以考虑把红外半球摄像机的外壳做成多条线槽构成，这样有利于散热。
问题六：白天色彩还原不够
不知道大家有没有注意到红外半球摄像机的色彩在白天都会或多或少的偏色，这个最直接的原因是摄像机滤光片的问题，一般红外半球摄像机使用能透过一定比例红外光线的双峰滤光片，其优点是成本低，但由于自然光线中含有较多的红外成份，当其进入CCD后会干扰色彩还原，比如绿色植物变成灰白等等(有阳光的市外环境尤其明显)。IRCUT双滤光片的使用就有效的解决了这个问题，IRCUT双滤光片由一个红外截止滤光片和一个全光谱光学玻璃构成，当白天的光线充分时红外截止滤光片工作，CCD还原出真实色彩，当夜间光线不足时，红外截止滤光片自动移开，全光谱光学玻璃开始工作，使CCD充分利用到所有光线，从而大大提高红外性能。
问题七：红外半球摄像机无图像
首先检查外加电源极性是否正确，输出电压是否满足要求(电源误差：DC12V±10%，AC24V±5%)，其次检查视频连线线是否接触良好;若是使用手动光圈镜头需检查光圈是否打开，自动光圈镜头则需要调节LEVEL电位器使光圈在合适位置。
问题八：红外半球摄像机图像质量不好
a.检查镜头是否有指纹或太髒;
b.检查光圈有否调好;
c.检查视频电缆接触不良;
d.检查电子快门或白平衡设定有无问题;
e.检查传输距离是否太远;
f.检查电压是否正常;
g.检查附近是否存在干扰源;
h.检查在电梯里安装时要与电梯保证绝缘免受干扰;
i.检查CS接口有否接对。
问题九：红外半球摄像机图像出现扭曲或几何失真
这种现象可能是红外半球摄像机、监视器的几何校正电路有问题或光学镜头的问题，也有可能是视频连线线缆或设备的特徵阻抗与红外半球摄像机的输出阻抗不匹配。
当出现以上现象时，请先检查所用光学镜头是否异常及监视器的输入阻抗开关是否设定在75Ω端，其次再检查所用视频连线线缆阻抗是否是75Ω。

首先从设备选择上工程商和用户要儘量选用市场上成熟的设备、电梯专用的抗干扰能力强的半球摄像机。同时在布线的时候使用电梯专用的线缆，注意不要使线缆破损。在摄像机的用电方面儘可能地使用电梯预留的监控电源接口，以防意外漏电事故的发生;而在正常模式下解决不了干扰问题，可以考虑在传输线路中採取抗干扰措施。

目前大多数电梯监控系统的搭建模式都是採用模拟信号的有线传输模式，连线显示在监控室的显示平台上，至于显示的位置并没有特殊要求，根据用户的需求显示在显眼的易于观看的位置即可。

由于电梯空间小，人员拥挤，一旦发生意外事故施救困难，那幺在安装监控摄像机的时候更应该注意严格操作流程和安装规範;不可乱接、乱拉无关线缆，线路的接口要符合规範，不可随意搭接;使用的产品质量要儘量可靠(如：摄像机、变压器、线缆等)，要有相关的检测报告和证书。这样，方能减少各类意外事件的发生。

另外，视频线路越长，存在的杂波信号干扰视频的可能性就越大，视频信号传输的质量就会下降;在一些较大的工业区，需要集中监控的环境中，这种模拟信号传输的系统就会失去作用。这时，工程商和用户可以採用数位讯号传输的模式，以减少信号的干扰和简化布线，或採用无线传输免去了施工布线的繁琐事情。
