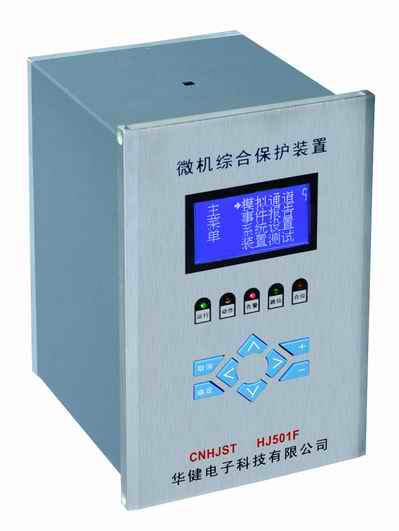

新一代数字式保护测控装置适用于110kV以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、备用电源自投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。具体功能型号划分：

HJ500

装置供电电源为交直流两用、装置操作电源为DC220V，如需DC110V，AC110V，AC220V需订货时注明。

具有RS485汇流排串列通信口，并集成了MODBUS标準通信规约

具有事件顺序记录功能，可记录150条事件，数据掉电不丢失

具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

外形小巧精细、结构合理，採用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能

内部集成零序电流（电压）合成算法可外加零序PT（CT）也可不外加零序CT（PT），实现零序过流电压保护。

採用精密合成算法，可通过按键MENU操作来实现V-V接法和Y型接法通用。

具有完整的断路器操作迴路超低功耗

GB6162-85 《静态继电器及保护装置的电气干扰试验》

GB7261-87 《继电器及继电保护装置基本试验方法》

GB2887-89 《计算机站场地技术条件》

GB 14258-93 《继电保护和安全自动化装置技术规程》

GB 50062-92 《电力装置的继电保护和自动化装置设计规範》

DL/T 527-2002 《静态继电保护装置逆变电源技术》

IE870-5-103 《继电保护信息接口标準》

GB /T15145-94 《微机线路保护装置通用技术条件》

GB/T16435.1-1996《远动设备及系统和接口（电气特徵）》

GB /T17626.2 《静电放电抗扰度试验》

GB /T17626.3 《射频电磁场辐射抗扰度试验》

GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》

GB/T17626.5 《浪涌冲击抗扰度试验》

GB /T17626.6 《射频场感应的传导骚扰抗扰度试验》

GB/T17626.8 《工频磁场抗扰度试验》

GB /T17626-1998《电磁兼容试验和测量技术》

GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》

结构

採用标準机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。

外挂程式

本装置的外挂程式上包括CPU外挂程式、AC和TRIP外挂程式：其中CPU外挂程式为装置的核心，为高度集成的CPU,其中包括了RAM、Flash Memory和AD等晶片的功能；AC外挂程式包括电源和模拟量採集；TRIP外挂程式包括出口、开入和操作迴路。

CPU

1）CPU系统

CPU系统由微处理器CPU、RAM、ROM、Flash Memory等构成。包括高性能的16位微处理器CPU，大容量的ROM、RAM及Flash Memory，使得该CPU模件具有极强的数据处理及记录能力，可以实现各种複杂的故障处理方案和记录大量的故障数据，可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中，这些信息在装置掉电后均不会丢失。

2）开关量输入及输出部分

开入量分为内部开入和外部开入，内部开入採用DC5V开入，电源由装置电源本身提供，外部开入採用一级光耦，实现DC220V直接输入电平。

开出是用于驱动出口的继电器， 共有2个，一个为跳闸继电器，一个为合闸继电器。

3)通信部分

本外挂程式内含通信速度极高、具备通用性接口的RS485汇流排网路晶片，RS485网为本装置接入系统的主要通信接口。

4)时钟迴路

外挂程式内设定了硬体时钟迴路,採用的时钟晶片精度高,并配有电池以掉电保持。

另外，CPU外挂程式採用了多层印製板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。

开入、开出及操作迴路

1)外部开入迴路：设定有8路外部开入迴路，均採用DC220V直接开入方式，装置软体採取了防抖措施，避免了误发信。

2)逻辑继电器：逻辑继电器由CPU外挂程式直接驱动，这类继电器包括：跳闸继电器、合闸继电器。

3)操作迴路：DC220V或AC220为操作电源，它由各种操作迴路跳闸继电器组成。其中包括了跳闸位置继电器（TWJ）、合闸位置继电器（HWJ）、手动跳闸继电器STJ、跳闸保持继电器TBJ、合闸保持继电器HBJ等。跳闸、合闸保持电流的调整採用自适应方式，範围0.5A～4A，採用此种电路避免了跳合闸参数变化后需更换相应继电器的麻烦。

交直流迴路

1)直流逆变电源：DC220V电压输入经抗干扰滤波迴路后,利用逆变原理输出本装置需要直流电压,且採用浮地方式,同外壳不相连。

2)模拟量採集：外部电流经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经採样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子为保护模拟量输入, Ia、Ib、Ic为测量模拟量输入。

人机对话外挂程式（MMI）

人机对话（MMI）外挂程式主要功能是显示保护CPU输出的信息，本外挂程式上的显示视窗採用四行，每行八个汉字的液晶显示器，人机界面清晰易懂，配置通用的键盘操作方式，使得人机对话操作方便、简单。本外挂程式上还配置了灯光指示信息，使本装置的运行信息更为直观。

额定工作电压 AC220、DC220V或DC110V (订货注明)额定操作迴路电源 DC220V（DC110V AC110V AC220V需订货时注明）额定技术数据

a) 交流电流： 5A或1A (订货注明)

b) 交流电压： 400V 或100V (订货注明)

c) 频率： 50HZ

功率消耗

工作电源： 正常工作时,不大于5W；

保护动作时,不大于10W。

交流电流迴路： < 1VA/相 (IN =5A)；

< 0.5VA/相(IN =1A)；

交流电压迴路： < 0.5VA/相；

精确工作範围：

电流： 0.04In～20In

电压： 0.4V～1.2Un

频率： 0.9Fn～1.1Fn

时间： 0～100s

保护部分精度：

a) 定值精度： ≤±5%；

b) 时间精度： <±1% 整定时间+35ms

c) 整组动作时间： ≤35ms；

d) 频率精度： ≤0.01Hz；

6) 测控部分精度：

a) 交流量精度： ≤±0.2%；

b) 有功无功： ≤±0.5%；

开关量输入：

输入类型： 无源

光电隔离输入数量：8

工作电压： AC220V、DC220V或DC110V

开出接点容量：

a)出口继电器

触点额定载流容量：250Vac/220Vdc,5A

输出类型: 无源(空接点)

b)信号继电器：

触点额定载流容量：250Vac/220Vdc,5A

输出类型: 无源(空接点)

通信接口

数目： 1

电气特性： RS485

传输方式： 异步

通信协定： MODBUS

地址： 1～99

波特率： ≤1Mbps

通信介质： 双绞线或光纤

电气环境：

绝缘电阻

在正常试验大气条件下,装置的带电电路部分和非带电金属及外壳之间,以及电气无联繫的各电路之间,用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下,各迴路绝缘电阻应不小于100 MΩ。

介质强度

在正常试验大气条件下,装置能承受频率为50Hz, 试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。

冲击电压

在正常试验大气条件下,装置的直流输入迴路、交流输入迴路、信号输出触点诸迴路对地以及迴路之间，能承受(1.2/50)μs的标準雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。

脉冲群干扰

装置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级, 试验电压共模2.5Kv, 差模1kV。

辐射电磁场干扰

装置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验,即试验场强为10V/m。

静电放电干扰

装置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中规定的严酷等级为IV级,即接触放电试验电压为8kV、允许偏差±5%,空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。

快速瞬变干扰

装置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中规定的严酷等级为IV级快速瞬变干扰试验,即试验电压为4kV,允许偏差±10%。

自然环境：

工作温度：-25℃～+70℃

存储温度：-40～+85℃

湿度：5～95%RH

机械环境：

a) 工作条件：能承受严酷等级为Ⅰ级的振动回响、冲击回响；

b) 运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。
