槓桿式减压阀是採用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时藉助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定範围内,在进口压力不断变化的情况下,保持出口压力在设定的範围内,保护其后的生活生产器具。
基本介绍
- 中文名:槓桿式减压阀
- 外文名:Lever reducing valve
- 材质:铸钢、不鏽钢、合金钢等
- 驱动方式:手动、气动、液动、电动
- 用途:调节压力
- 组成:阀体、阀盖、阀座、阀瓣、阀桿等
简介

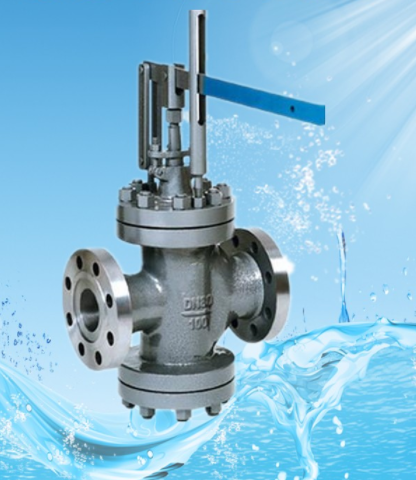

槓桿式减压阀是减压阀中比较特殊的一种,其採用槓桿式结构。一端连线阀芯,一端装有配重,通过槓桿上的配重来设定出口压力。没有调节弹簧,可以用于更高的温度,避免了弹簧在高温时失去弹性造成减压阀失灵的情况。
阀芯採用双阀芯平衡结构,可以抵消部分进口压力造成的不平衡力。由于上阀芯比下阀芯直径大,在进口压力作用下阀芯向上动作,减压阀打开。介质通过阀芯流向出口,阀后压力上升,这时通过调整槓桿上的配重来调节所需的出口压力。
当出口压力上升,超过了设定压力时。作用在上阀芯的力要比作用在下阀芯的力要大,驱动阀芯向下动作,使减压阀趋向关闭,减小了节流面积,使阀后压力降低,直到平衡。
当出口压力下降时,阀芯在不平衡力作用下向上动作,使减压阀趋向打开,出口压力上升,直到重新平衡。
槓桿式减压阀也可以去除配重铁,通过电动执行器来驱动,组成电动减压阀。接受控制系统的控制信号,对蒸汽进行减压。这种方式更加灵活,适用于对出口压力经常调整的场合。
用途和主要性能
槓桿式减压阀阀适用于水、蒸汽、空气介质管路上,通过调节使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠介质本身的能量自动保持出口压力在一定範围内,但进口压力和出口压力之差必须≥0.2MPA/CM。
注意事项
减压阀的安装和维护应注意以下事项:1、为了操作和维护方便,该阀一般直立安装在水平管道上。2、安装时应注意使管路中介质的流向和阀体上所示箭头的方向一致。3、为了防止阀后压力超压,应在离阀出口不少于4m处安装一个减压阀。
基本性能
1、调压範围
调压範围是指减压阀输出压力P2的可调控制範围,在这个可调控制範围内,要求达到规定的精度。
2、压力特性
压力特性是流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
3、流量特性
流量特性是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。

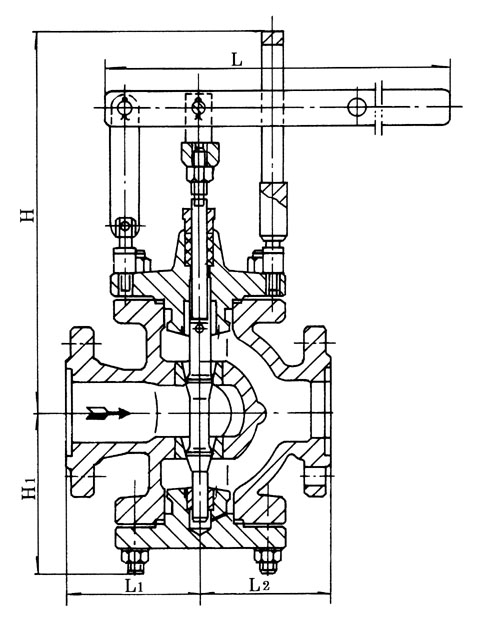

外形尺寸
公称压力 PN/兆帕 | 公称通径 DN/毫米 | 尺寸/毫米 | ||||
H | H1 | L | L1 | L2 | ||
6.4 10.0 | 50 | 510 | 200 | 565 | 150 | 150 |
80 | 555 | 220 | 650 | 190 | 190 | |
100 | 582 | 245 | 800 | 200 | 200 | |
150 | 654 | 318 | 800 | 220 | 225 | |
200 | 725 | 355 | 800 | 250 | 250 | |
250 | 750 | 390 | 800 | 272 | 275 | |
300 | 918 | 475 | 1000 | 355 | 395 | |
400 | 1080 | 660 | 1000 | 400 | 550 | |
500 | 1635 | 800 | 1000 | 450 | 680 |

附:减压阀简介
减压阀按结构形式可分为膜片式、弹簧薄膜式、活塞式、槓桿式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式
