自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温範围广、回响时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛套用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

调节阀由主阀、智慧型执行器与感测器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。

1、 加热型调节阀的结构与原理，见附图示：

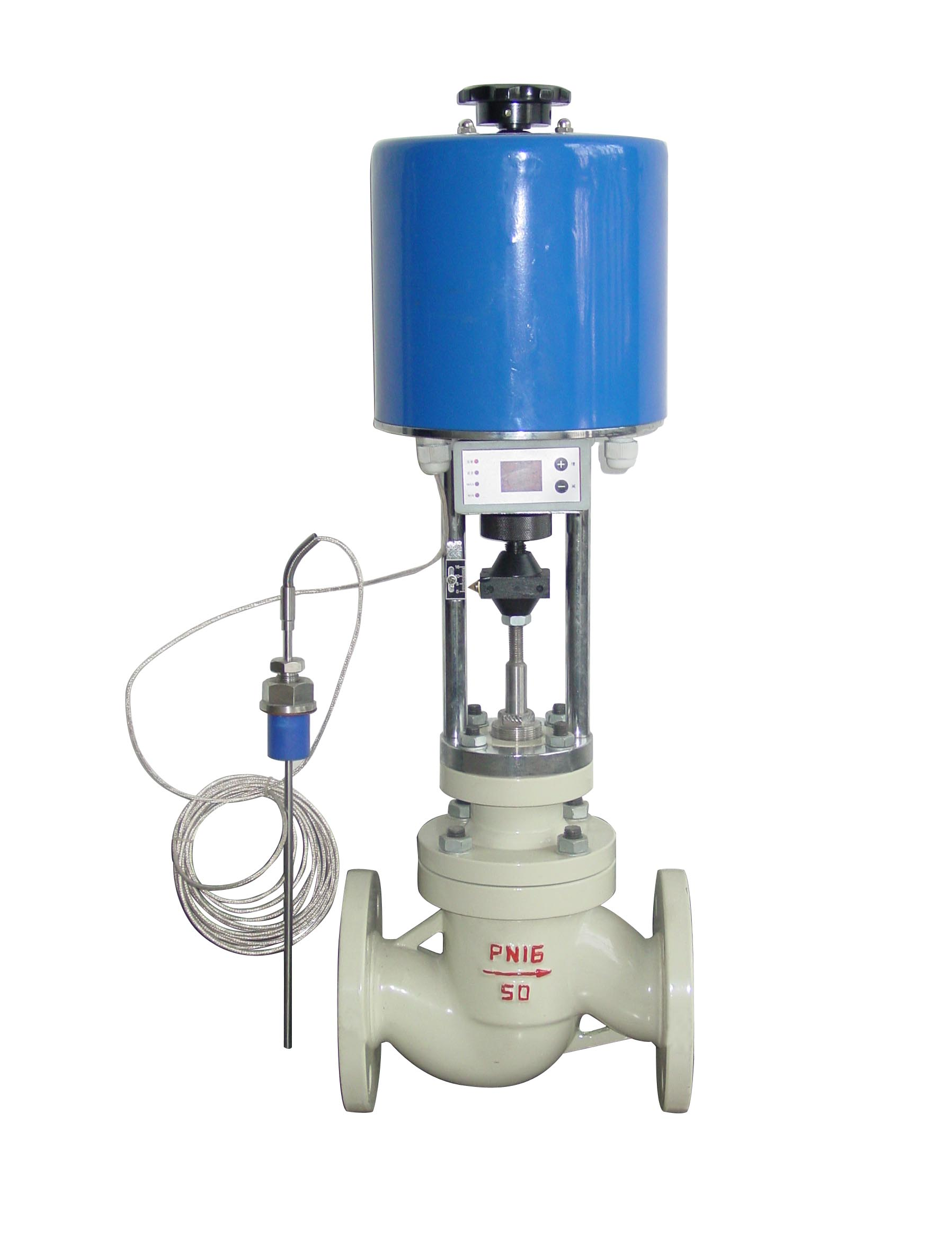

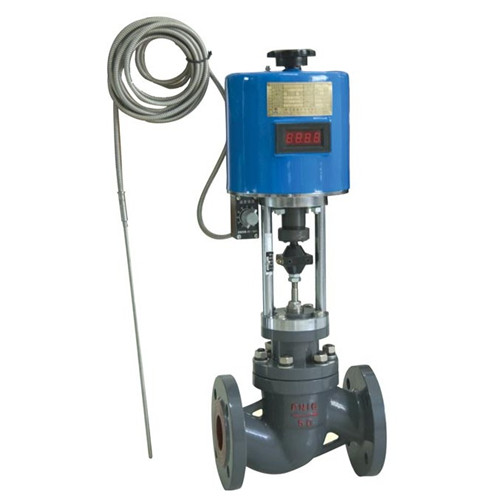

温度调节阀

工作前主阀芯处于半开位置，感测器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，感测器即产生相应线性信号输入一体化智慧型执行机构，随即驱动阀桿、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，感测器即产生线性信号输入执行机构，驱动阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度範围内被控制，从而达到控温目的。

(1)智慧型型执行器

(2)主阀体

(3)感测器

(4)毛细管

(5)手动机构

备注︰常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

温度调节与控制是自控执行中的难题,温度调节阀有四个方面需要注意:

1、热膨胀，冷收缩的影响

高温阀与常温阀的结构及阀内件有很大的差异，如导向间隙、阀板转动间隙、轴承方式 等。除了从设计、製造方面控制外，从阀型结构的选择上来减少热膨胀、冷收缩的影响的方 式更为可取。实践证明挡板式蝶阀是一种非常好的温度阀，挡板与阀体内腔间的间隙为3～6 mm，可彻底解决阀板与阀体内腔高温中卡阻的问题，并可达到较高的切断性能（5×10-4）。

对于介质温度高于400℃的场合普通的定位导向 结构是不可靠的。此时应採用外部轴承结构来保证 阀板的定位与支撑，这样可以避免内部高温对导向 结构的影响。 华林公司发明的“日”字型专利定位系统，该 系统可起到非常好的定位、支撑和保护作用，能保 证阀板在纵向的準确定位，避免阀板因重力而下垂 造成的堵卡。同时，由于定位系统承受了阀板、阀 桿的重力，从而减轻了执行机构负载，减轻了外部 轴承负载，避免了常规蝶阀水平安装使用时易出现 的单边卡阻现象，可垂直安装。

2、密封方式的选择

在高温条件下实现较高的切断性能是很困难的，很多常规的高性能密封方式是不可取的（如 O 形圈、四氟 材料、弹性金属材料等）。在500℃以内，可採用特种复 合石墨阀座软密封方式。典型的产品有华林的软密封高 温O型切断球阀、V型球阀和软密封高温全功能超轻型调 节阀等。在500℃以上的条件下，只能採用金属对金属硬 密封方式（一般採用蝶阀结构）。为防止因高温中材料 膨胀，而产生的卡阻的问题，密封间隙通常留得较大。 从而导致泄漏率较大。为解决这一问题，华林公司开发 了高温挡板式蝶阀，它採用平面档板（阀板）落于阀体 凸台（一体化）之上的工艺，形成圆线密封面，达到很 好的密封效果，泄漏率仅为10-3~10-4。同时在密封面上堆 焊的耐磨合金使阀具有了较好的密封可靠性，使用寿命 也得以延长。

3、填料的耐温性能

标準的聚四氟乙烯填料仅能用于200℃以下场合，如需用于中高温场合则必须採用伸长型阀 盖以防止填料受到极高温度的影响。但较长较细的阀桿在高温条件下强度较差，易出现弯曲现象。 因此，高温条件下应採用耐温性能优异（可达600℃）的柔性石墨填料，还可以大大降低伸长型阀 盖的高度。同时配以“旋转类阀 + 粗阀桿”的方式提高阀整体强度，从而较好地解决这一问题。

4、阀体及阀内件材料的选择问题

用于450℃以上的环境中的调节阀，在设计和选用时必须考虑温度、压力条件对材料机械 强度的影响，如在锅炉给水系统和过热旁路系统高温条件下，常规阀体及阀内件材料是不适 用的（例如O 形圈、四氟材料、弹性材料和标準垫片等）。因此，必须选用更加耐用的材料。 一般材料可使用的最高温度为500℃左右。对于高于 538℃的场合，阀体通常採用铬－钼钢。对 于最高温度达1035℃左右的场合，通常选用SUS310S型不鏽钢，而且材料含碳量必须控制在 0.04 ～0.08%之间。对于更高的温度，建议採用内衬非金属耐热材料（可用于1200℃的高温场合） 或特殊的耐高温高强度合金（如发动机燃烧室用耐高温高强度合金，可直接用于 1000℃高温 场合）。
