ADP系列可视调节压差旁通阀是一款自力式流量控制阀，用于控制经过某一设备的最小流量，如小型燃气锅炉，或控制一中央供热系统的压差。
ADP系列可视调节压差旁通阀为电动压差控制阀替代产品。其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全係数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。
基本介绍
- 中文名：可视调节压差旁通阀
- 设定範围：0.2～1.0bar，0.5～3.0bar
- 压力等级：PN10,最高温度120℃
- 阀体材料：H59黄铜
技术参数
△ 差压升高时，阀门打开

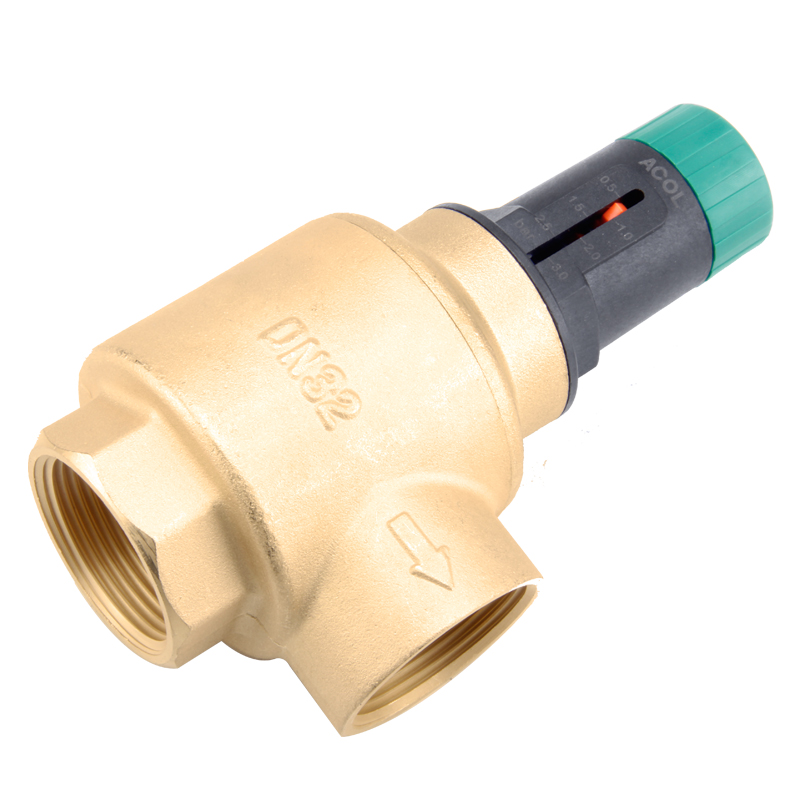

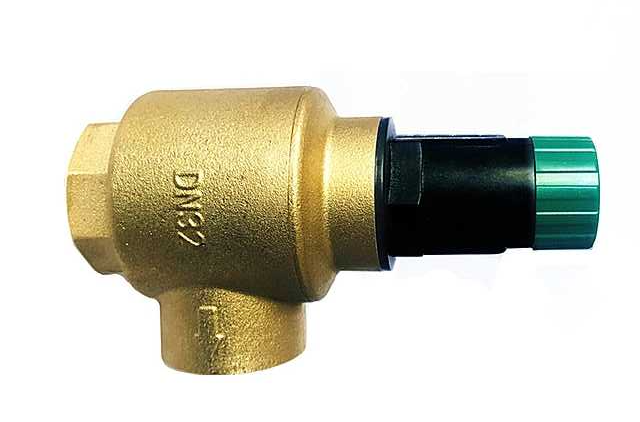

可视调节压差旁通阀细节
可视调节压差旁通阀细节△ 设定範围：0.2～1.0bar，0.5～3.0bar
△ 压力等级：PN10,最高温度120℃
△ DN15、DN20、DN25、DN32、DN40、DN50
△ 勿需脉冲管
材质
阀体材料：H59黄铜
密封材料：NBR橡胶
连线方式
内螺纹连线
作用
可视调节压差旁通阀套用于冷（热）源机组的保护。安装于集、分水器之间旁通管上，当用户侧部分运行或变流量运行时，系统流量变小，导致压差增大，压差超出设定值时，阀门自动打开，部分流量从此经过，以保证机组流量不小于限制值。
可视调节压差旁通阀套用于集中供热系统中以保证某处散热设备不超压或不倒空。比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。这种情况如热源在低区可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可在进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。
选型表
ADP | V | 15 | 15 | 1 | A | 详 述 |
ADP | ADP系列自动旁通阀 | |||||
V | 进出口方向：垂直 | |||||
15 | 进口接管口径：DN15（G1/2） | |||||
20 | 进口接管口径：DN20（G3/4） | |||||
25 | 进口接管口径：DN25（G1） | |||||
32 | 进口接管口径：DN32（G1-1/4） | |||||
40 | 进口接管口径：DN40（G1-1/2） | |||||
50 | 进口接管口径：DN50（G2） | |||||
15 | 出口接管口径：DN15（G1/2） | |||||
20 | 出口接管口径：DN20（G3/4） | |||||
25 | 出口接管口径：DN25（G1） | |||||
32 | 出口接管口径：DN32（G1-1/4） | |||||
40 | 出口接管口径：DN40（G1-1/2） | |||||
50 | 出口接管口径：DN50（G2） | |||||
1 | 螺纹接口形式：进出口均为内螺纹 | |||||
A | 设定範围为：0.2～1.0bar | |||||
B | 设定範围为：0.5～3.0bar |
