压差控制阀不需任何外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恆定用户进出口压差，特别适用于分户计量或自动控制系统中，有助于稳定系统运行。
基本介绍
- 中文名：压差控制阀
- 外文名：Differential pressure control valve
- 结构：双瓣结构
- 特点：恆定被控制系统压差
简介
压差控制阀不需任何外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恆定用户进出口压差，特别适用于分户计量或自动控制系统中，有助于稳定系统运行。
性能特点
压差控制阀为双瓣结构，阀桿不平衡力小，结构紧凑，用于供热（空调）水系统中，恆定被控系统的压差，并有以下特点：
1、恆定被控制系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、採用先进的无级调压结构，控制压差可调比可达25:1；
5、具备自动消除堵塞功能；
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

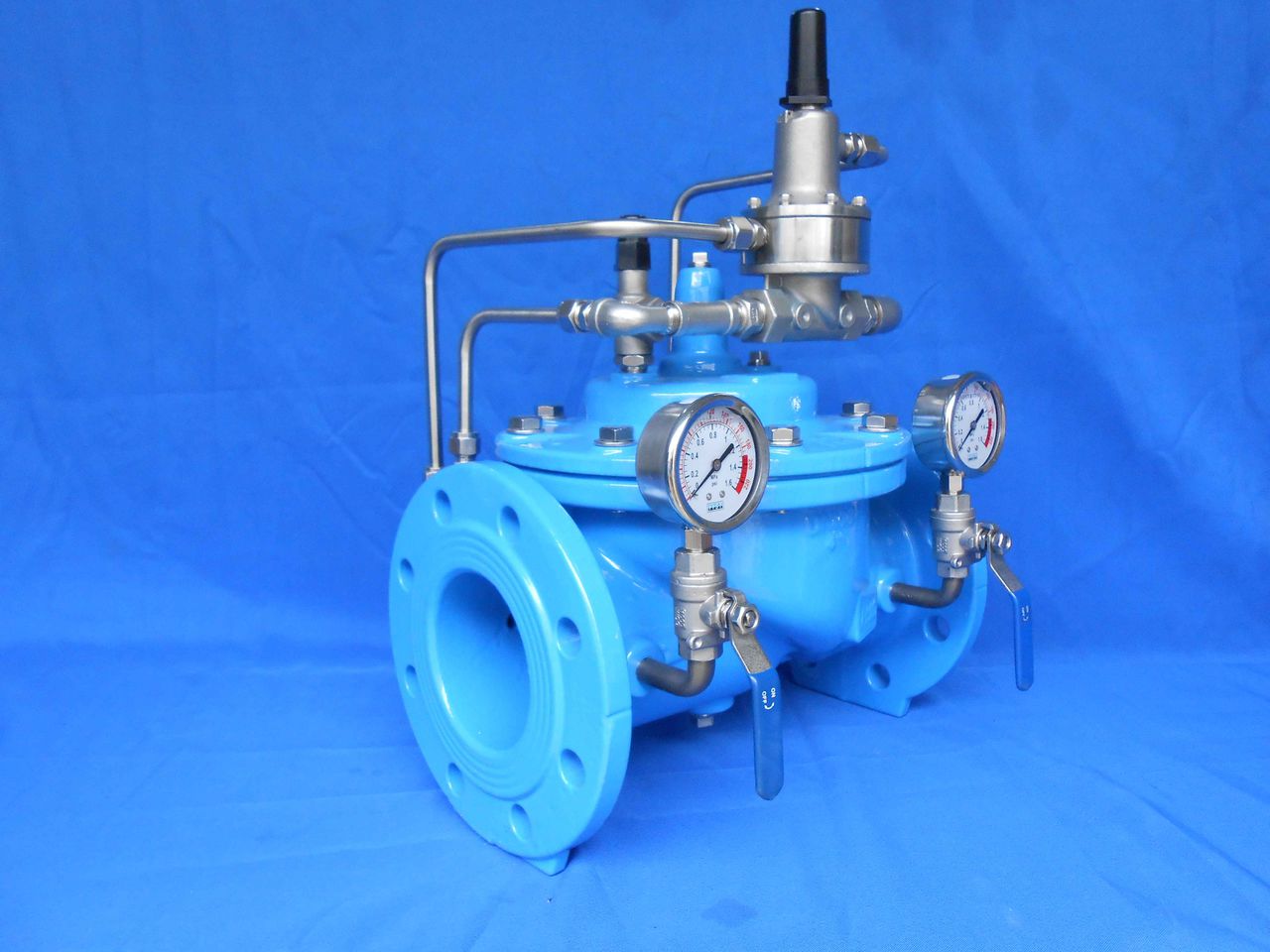

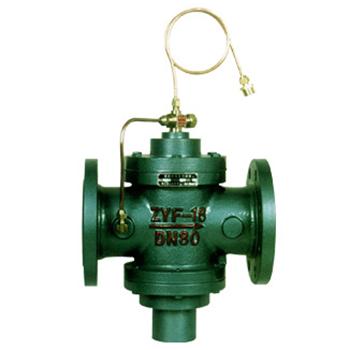

压差控制阀
压差控制阀使用方法
1、介质流动方向应与阀体箭头方向一致；
2、压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连线，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3-5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀桿，观察压差。
技术参数
型号 | 公称直径(mm) | 安装方式 | 阀长(mm) | 流量係数(KV) | P=20ka时 控制流量範围（m3h |
ZYF15-16 | DN15 | 螺纹连线 | 100 | 0.07-5.4 | 0.1-1.5 |
ZYF20-16 | DN20 | 110 | 0.07-5.4 | 0.1-1.5 | |
ZYF25-16 | DN25 | 125 | 0.1-8.5 | 0.2-2 | |
ZYF32-16 | DN32 | 法兰连线 | 180 | 0.3-13.2 | 0.5-4 |
ZYF40-16 | DN40 | 200 | 0.5-25 | 1-6 | |
ZYF50-16 | DN50 | 203 | 0.7-39 | 2-10 | |
ZYF65-16 | DN65 | 216 | 1.2-58.4 | 3-15 | |
ZYF80-16 | DN80 | 241 | 1.8-80.4 | 5-25 | |
ZYF100-16 | DN100 | 292 | 3.0-118 | 10-35 | |
ZYF125-16 | DN125 | 330 | 8.0-285 | 20-80 | |
ZYF125-16 | DN150 | 356 | 8.0-285 | 20-80 | |
ZYF200-16 | DN200 | 495 | 10-603 | 40-160 | |
ZYF250-16 | DN250 | 622 | 20-901 | 75-300 | |
ZYF300-16 | DN300 | 698 | 25-1390 | 100-450 | |
ZYF350-16 | DN350 | 787 | 30-1740 | 200-650 |
优点
压差控制阀为双瓣结构，阀桿不平衡力小，结构紧凑，用于供热（空调）水系统中，恆定被控制系统的压差，并有以下的优点：
1、恆定被控系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、採用先进的无级调压结构，控制压差可调比可达25:1；
5、具备自动消除堵塞功能；
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
安装事项
1、安装压差控制阀用户不安装自控装置，自力式压差控制阀就不会感知用户的用热要求，无法自主调节。室外气候变化时，不能实现以用户为主的变流量调节运行。
2、安装压差控制阀用户不安装自控装置，自力式压差控制阀在最小工作压差下，当选用管径过大阻力减小也会造成流量过大，势必造成外网水力失调，使能耗增大。
