自力式温度控制阀无需外界能源而进行温度自动调节。广泛套用于供暖、空调、生活热水中的温度自动调节，以及特殊场合的温度自动调节，如化工、纺织、製药等生产工程。
自力式温度控制阀亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温範围广、回响时间快、 密封性能可靠。并可在运行中随意进行调节，自力式电控温度调节阀（适用于较大口径及导热油控制）该阀最大的特点只需普通 220V 电源。
温度控制阀广泛套用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
基本介绍
- 中文名：自力式温度控制阀
- 套用于：化工、石油、食品、轻纺
- 特点：调温範围广、回响时间快
- 电压：220V
工作原理
自力式温度控制阀利用感温液体不可压缩的原理而实现温度自动调节。当控制温度升高时感温液体膨胀产生的推力将热媒关小，以降低输出温度；当控制温度降低时感温液体收缩，在复位装置的作用下将热媒开大，以提高输出温度，从而使被控制的温度达到和保持在所设定的温度範围内。

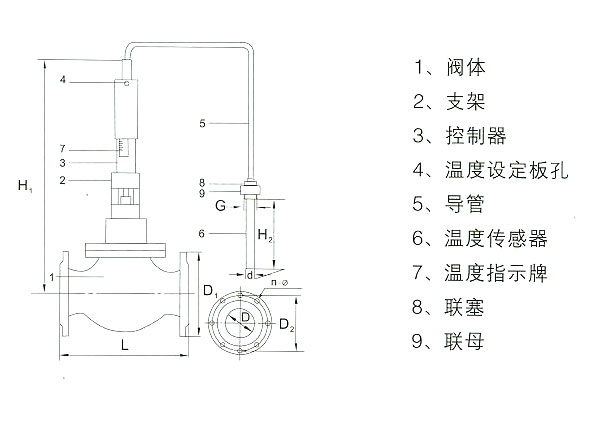

自力式温度控制阀的结构示意图：
自力式温度控制阀结构图性能指标
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
KV值(m3/h)
3.2 5

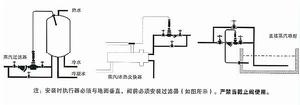

自力式温度控制阀的安装图
自力式温度控制阀的安装图8
12.5
20
32
50
80
120
180
260
350
450
500
最大允许压差
PN16
1.6
(MPa)
PN25
2.5
公称压力(MPa)
PN16(阀体材质为球墨铸铁 工作温度≤220℃) PN25(阀体材质为铸钢 工作温度≤350℃
温度设定範围(℃)
25℃、35-110℃
平衡元件
不鏽钢316L波形管
导管长度(m)
3.5-20
流通介质
蒸气、水、热油
温度控制阀
自力式电动式温控阀广泛套用于城市供暖、供气、空调製冷等的楼宇自动控制系统。西门子温控阀也适用于化工、石油、冶金、电力、食品、药业等行业的生产过程自动控制系统。採用德国西门子(SIEMENS)电动执行器，可以接受各种控制信号，并具有断电自动关闭热源功能、在系统突然断电情况下保护下有设备，实现最佳的安全控制。自力式温控阀的适用介质：蒸汽、冷/热水及其它非腐蚀性介质流体的流量调节，从而实现调节系统的温度、湿度、压力、流量的功能。
自力式温控阀的特点：
採用原装进口德国西门子液压弹簧复位执行器，具有功耗低，输出力量大，回响时间短、到位迅速等特点。
接受控制系统输出的开关量或标準模拟量(DC0-10V或DC4-20mA)控制信号，并同时输出阀位反馈信号。
GLPD系列电动调节阀採用平衡时阀体，内置平衡组件；可在大压差工况下长期稳定、精确控制。
阀体外密封採用V型环高温密封组件，排除阀桿卡死或泄漏的隐患。
阀芯和阀口一对一研磨，确保内泄漏量低于国家标準。
阀体GB法兰连线，安装方便，公称通径15mm-300mm
採用原装进口德国西门子液压弹簧复位执行器，具有功耗低，输出力量大，回响时间短、到位迅速等特点。
接受控制系统输出的开关量或标準模拟量(DC0-10V或DC4-20mA)控制信号，并同时输出阀位反馈信号。
GLPD系列电动调节阀採用平衡时阀体，内置平衡组件；可在大压差工况下长期稳定、精确控制。
阀体外密封採用V型环高温密封组件，排除阀桿卡死或泄漏的隐患。
阀芯和阀口一对一研磨，确保内泄漏量低于国家标準。
阀体GB法兰连线，安装方便，公称通径15mm-300mm
特点
1.体积小、重量轻、安装简易
2.準确可靠寿命长
3.免维修式工作
4.调解设定简易
5.无源工作（无电源、气源正常工作）
6.无需昂贵的调试费用
7.阀体密封採用V型环高温密封组件，防止了阀桿过紧抱死或漏气的可能性。
