自力式阀前压力调节阀

工作原理

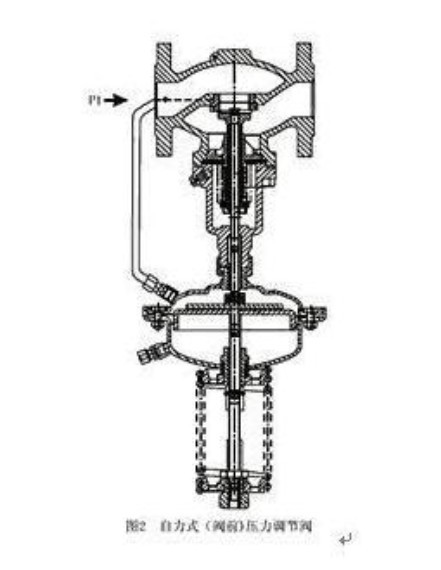

自力式压力调节阀工作原理（阀前压力控制）（如图2）

工作介质的阀前压力P1 经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1 经过控制管线输入到执行

器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控

制阀前压力。当阀后压力P1 增加时，P1 作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹

簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，

阀芯与阀座的流通面积减大，流阻变小，从而使P1 降为设定值。同理，当阀后压力P1 降低时，作用方向

与上述相反，这就是自力式（阀前）压力调节阀的工作原理。

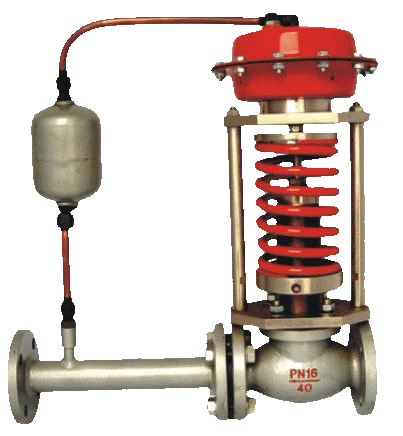

自力式压力调节阀(以下简称压力阀)是一种无需外来能源而只依赖调介质自身的压力变化进行自动调节压力的节能型产品．具有测量、执行、控制的综合功能。广泛适用于

石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。本产品可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。

工艺介质的阀前压力Pl 经过阀芯、阀座的节流后，变为阀后压力P2。P2 经过控制管线输入执行器的下膜室

作用在顶盘上．产生的作用力与弹簧的反作用力相平衡．决定了

阀芯、阀座的相对位置．控制阀后压力。当阀后压力P2 增加时．P2 作用在顶盘上的作用力也随之增加。此时．顶盘的作用力大于弹簧的反作用力．使阀芯关向阀座的位置．直

到顶盘的作用力与弹簧反作用力相平衡为止。这时．阀芯与阀座之间的流通面积减少．流阻变大．从而使P2 降为设定值。同理，当阀后压力P2 降低时．作用方向与上述相反．这

就是阀后压力调节时的工作原理。当需要改变阀后压力P2 的设定值时．可调整调节螺母8。
