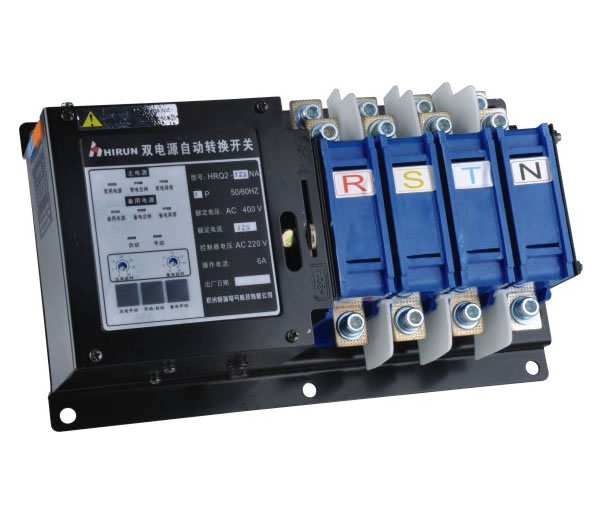

双电源连锁装置(double power souce interlocking device)是指防止双电源误并列和反送电，在相互连线的电器元件间设定的一种可靠的控制装置。双路电源能否并列运行，决定于它们的电压、频率和相位是否相同。禁止并列运行的两个电源，若并列运行时，轻者(环流较小)造成局部负荷用电的中断，重者(环流较大)，造成大面积停电事故。当两个电源的相位不对应，进行误并列时，会产生相间短路，除造成大面积停电外，还会烧坏并列点的设备和危及人身安全，双电源连锁装置根据动作原理分为机械式和电气式两大类。
基本介绍
- 中文名：双电源连锁装置
- 外文名：double power souce interlocking device
- 学科：电力工程
- 领域：能源
- 範围：电力系统
- 目的：防止双电源误并列和反送电
简介
双电源连锁装置(double power souce interlocking device)是指防止双电源误并列和反送电，在相互连线的电器元件间设定的一种可靠的控制装置。双路电源能否并列运行，决定于它们的电压、频率和相位是否相同。禁止并列运行的两个电源，若并列运行时，轻者(环流较小)造成局部负荷用电的中断，重者(环流较大)，造成大面积停电事故。当两个电源的相位不对应，进行误并列时，会产生相间短路，除造成大面积停电外，还会烧坏并列点的设备和危及人身安全，双电源连锁装置根据动作原理分为机械式和电气式两大类。
机械式连锁装置
钥匙盒、刀型转换开关和连桿式传动装置属机械式连锁装置。
(1)钥匙盒
甲、乙两个电源各有一个钥匙盒。操作乙电源的钥匙放入安装在甲电源的开关传动轴上的钥匙盒内，操作甲电滚的钥匙放入安装在乙电源的开关传动轴上的钥匙盒内。当甲电源开关处于分闸位置时，钥匙盒盖开启，取得钥匙打开乙电源锁，合上乙电源。当甲电源处于合闸位置时，钥匙盒关闭，无法取出钥匙，不能打开乙电源的锁，则乙电源处于分闸位觉。依据两个电源开关分、合位置来相应控制钥匙盒的开与闭，达到连锁的目的。
(2)刀型转换开关

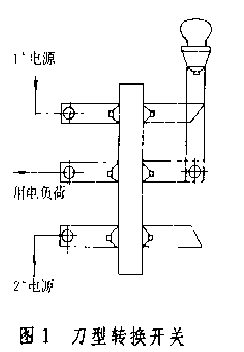

该开关用于交流电压380V,直流电压400V，额定电流1500A及以下的低压配电装置中，实现双电源连锁的工作原理见图1。两电源分别接于刀型转换开关两侧，用电负荷接于刀型转换开关中间处，通过操作机构或手栖将动触头向刀型转换开关两侧倒换，完成两电源连锁。刀型转换开关按极数分为单极、双极、三极，按操作方式分为中央手柄式、中央正面槓桿操作机构式、侧方正面槓桿操作机构式;按灭弧性能分装有灭弧室和不装灭弧室。

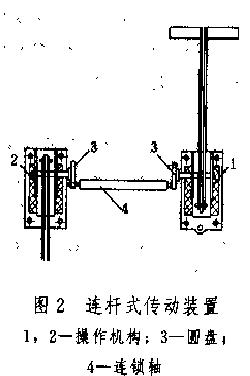

图1(3)连桿式传动装置。该装置用于装设在墙上的两个电源开关间，使两个开关只能有一个合闸或两个全部分闸。工作原理见图2。当操作机构1手柄拉起时，连锁轴上的滑桿一端即从圆盘滑槽内滑出，由于斜面推力使滑桿的另一端推入操作机构2的圆盘小孔，保证操作机构2不能动作。
图2电气连锁装置

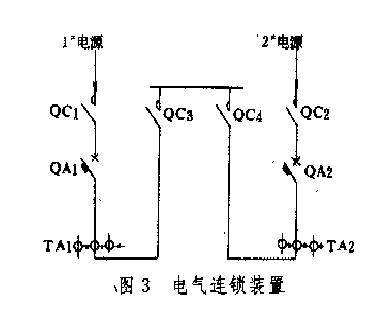

通过低压断路器或交流接触器的辅助触点，控制开关的操作电源，达到两个电源间连锁(见图3)。使用该连锁装置可实现当常用电源停电后，备用电源自动投入运行，在备用电源自动投入的情况下，当常用电源恢复供电后，将备用电源断开，即自动恢复最初的运行方式；当常用电源因负荷侧故障掉闸时，备用电源拒绝投入，直至事故处理后，用手动恢复供电。按投入方式该装置可分为自投、自投自复、互投、互投自复电气连锁装置。
图3
