射频切换器

套用功能

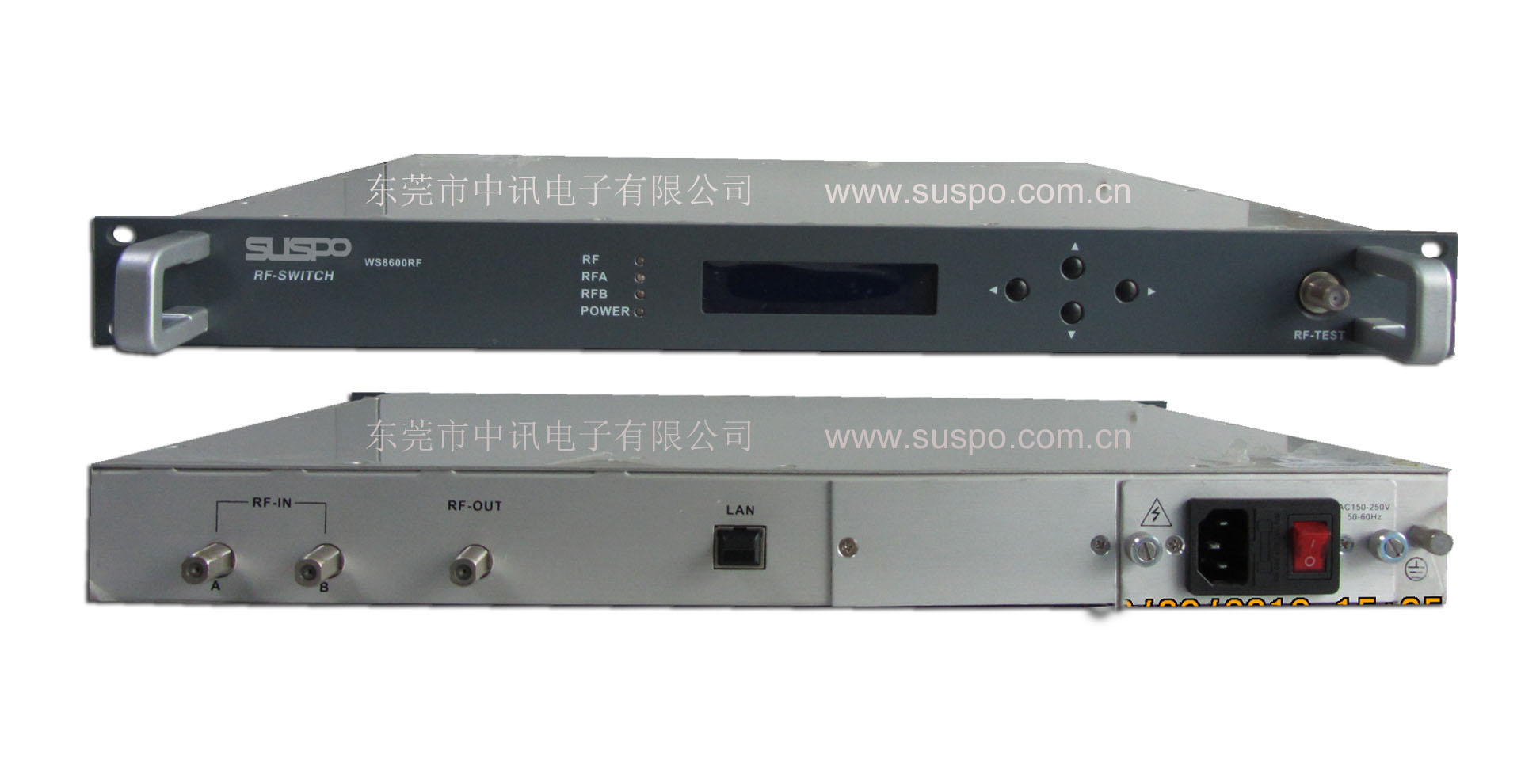

1、射频切换器后面板分别为：简称A、B两路，射频输入RF IN1与RF IN2，1路射频输出RF OUT；切换器默认切换器RF IN_1为主信号输入，RF IN_2路为备用信号输入。

2、测试为单个相同频点的前端射频信号(RF)在自动切换模式，主信号为A路，副信号为B路；当两路信号设定电平相差10db时，A路电平低于B路10db时就会自动切换到B路上；当A路信号检修正常后，两路信号电平相等时，将会自动切换回A路主信号上。

3、测试为A路：主信号输入为30频点，B路主信号输入为1个频点（与A路中其中一个频点相同），在自动模式下，当A路信号完全断路后，信号会自动切换到B路上，当A路信号正常好，切换器会自动恢复到主信号A路上。

4、测试为多频道(多频点)传输时，A、B两路频点相同，当两路信号总功率设定电平相差10db（设定门限可调），A路综合电平值总功率有不正常，将会自动切换到另一路B信号上，此时B路信号正常工作；当A路某频点信号检修正常后，这时两路信号正常后，切换器还将默认使用B路备用信号。如不手动切换，将不会自动切换回A路上，直至B路信号有故障。（两路信号正常，默认为A为主信号，B为备路信号，当出现切换时，如果不手动切换，都会默认信号好的那一路为主信号）。

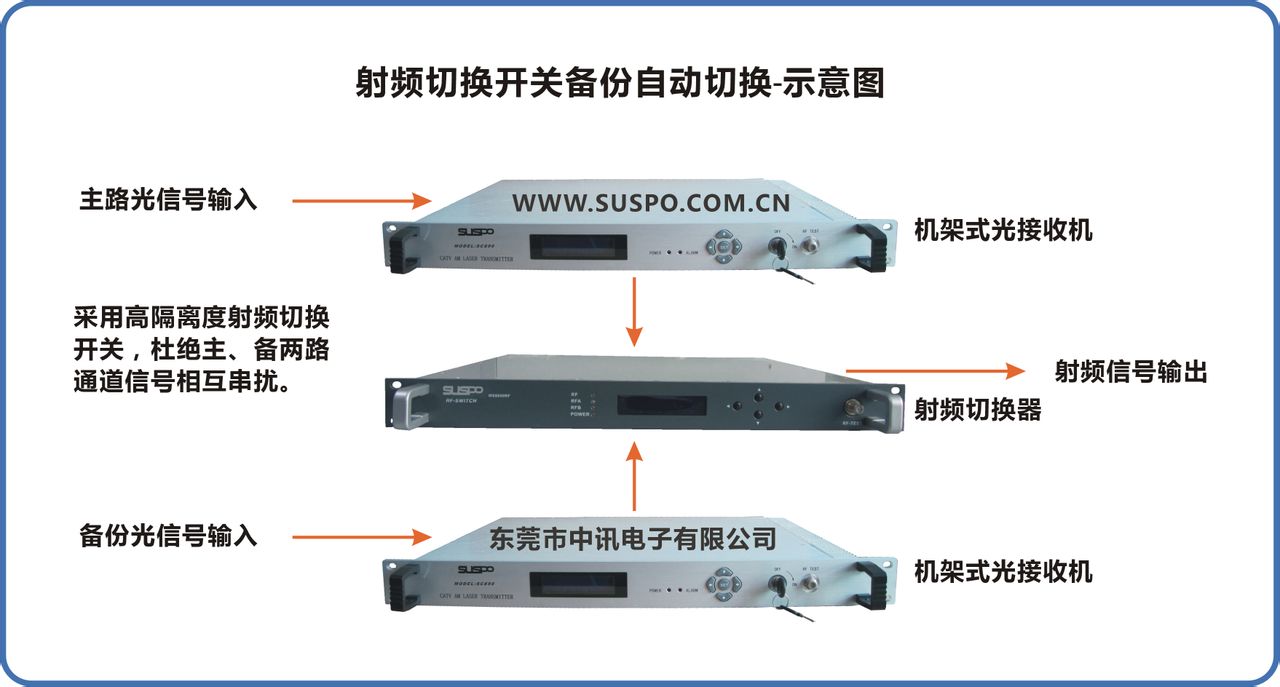

5、切换器为多频点信号输入主路与备路上，切换器会以主路与备路的综合电平总功率为準，不会精确到某路频点上。在自动模式下，射频切换器会对两路射频输入信号实时检测，如果其中一路信号质量优于另一路，则会自动把输出切到质量较好的那一路。在手动模式下，由用户选择射频通道。

6、网管功能状态下（区域网路内）可实现：设定自动与手动切换功能。多台射频切换器同时同区域网路工作时，可设不同IP，网管软体可监测到多台射频切换设备工作状态及电平强度；并可监测到使用信号在那一路信号；且可手动操作网管软体将A、B两路信号任意切换。

7、前面板也可以实现A、B手动切换，如果设定自动切换功能，在设定的範围值上损路时会实现动自动A、B两路信号切换。

8、当设备正常运行中，断电后有记性功能，并在断电后射频连线埠有直通功能，直通功能会默认在备路直通。(可定製主路与备路）

9、切换器输入电源可以选择单电源，或双电源（根据用户要求配选，标配为单电源）。

性能特点

1、频率频宽可达5～1000MHZ,切换时间10～15毫秒，信号稳定高；

2、插入损耗小，输入/输出反射损耗低，整个通带内的高隔离度，抗干扰性强；

3、採用微处理器，配合完善的自动监控系统电路，能这时精确监控各路输入电平，可靠地控制开关的状态，可设定成自动切换和手支切换模式；

性能		指标	补充
解析度	(dB)	≤0.5
切换模式		AGC & MGC
切换时间	(ms)	≤15
插入损耗	(dB)	≤2
带内平坦度	(dB)	正负0.75
输入/输出反射损耗	(dB)	≥16	5~1000MHz
阻抗	(Ω)	75
RF连线器		F型英制	公/英制可选
供电	(V)	AC220正负10%50HZ	可选 DC—48V
功耗	(W)	25
工作温度	(°C)	0~45
储存温度	(°C)	-40~85
工作相对湿度	(%)	5~95	最大95%无冷凝
尺寸	(mm)	483×341×45	(L)×(W)×(H)
