proportional integral controller

比例调节和积分调节

比例调节作用：按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。

积分调节作用：使系统消除稳态误差,提高无误差度。因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。积分作用的强弱取决于积分时间常数Ti,Ti越小,积分作用就越强。反之Ti大则积分作用弱,加入积分调节可使系统稳定性下降,动态回响变慢。积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。

简单说来，PI控制器各校正环节的作用如下：

1．比例环节 即时成比例的反映控制系统的偏差信号，偏差一旦产生，控制器立即产生控制作用，以减少偏差。通常随着值的加大，闭环系统的超调量加大，系统回响速度加快，但是当增加到一定程度，系统会变得不稳定。

2．积分环节 主要用于消除静差，提高系统的无差度（型别）。积分作用的强弱取决于积分常数，积分常数越大，积分作用越弱，反之越强。闭环系统的超调量越小，系统的回响速度变慢。

总的来说，在控制工程实践中，PI控制器主要是用来改善控制系统的稳态性能。

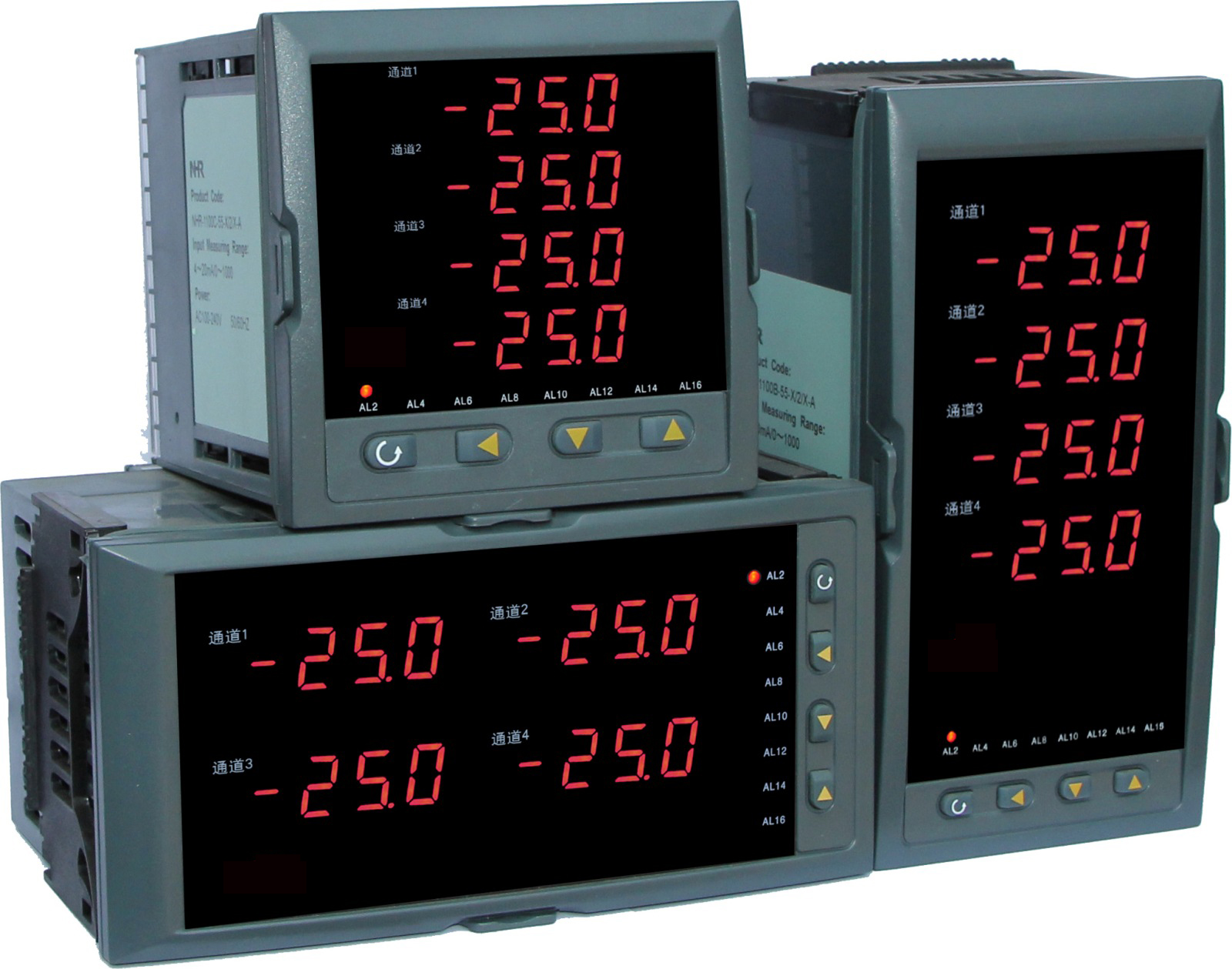

PI迴路显示控制仪表

适用于具有大惯性，大滞后特性的被控对象。如锅炉温度控制，风力发电机功率控制等。
