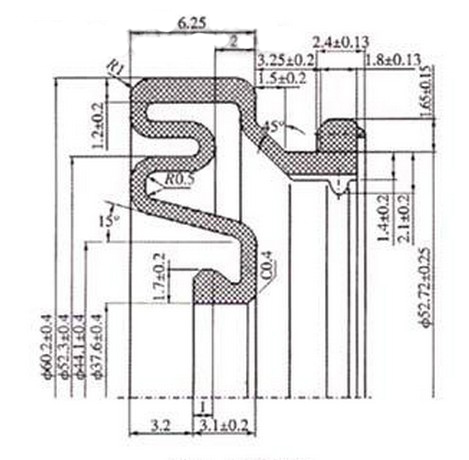

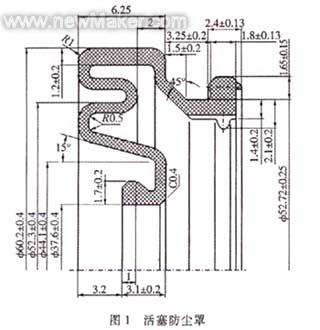

图1是活塞防尘罩结构简图，该零件在一些泵类设备中经常用到。主要起防尘作用，由于该产品结构独特，在橡胶模具设计中具有典型意义。

图1

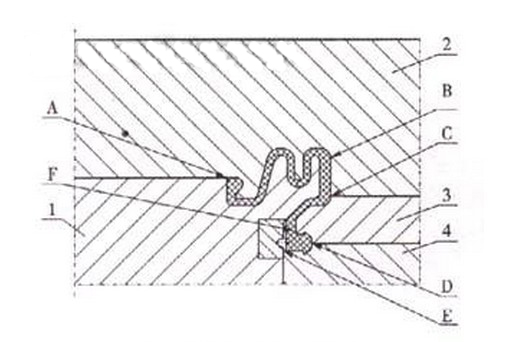

分型面的选择。分型面的选择是模具结构设计的关键。分型面的选择一般遵循如下原则：取出与脱模方便，避开製品工作面，胶料的填充方便，胶料流动顺畅，模具製造容易，工人操作简便。按以上原则，根据防尘罩的结构，有以下几种分型方式，如图2所示。

图2

a 分型面选在A、B、D、E面，中模採用两瓣模(二哈夫)，模芯与下模配合採用过盈配合。

b 分型面选在A、D、E面，不要中模，模芯与下模配合採用间隙配合。

c 分型面选在A、B(或C)、D、E面，中模採用整体模(圆环型)，模芯与下模配合採用间隙配合。

a分型方式。取模和脱模容易，模具加工方便，操作简便，模具结构相对要複杂一些，压出产品后胶边较厚且烽剪困难(如F处胶边无法修剪)。产品外观质量不好，胶边对产品的使用、装配有影响。

b分型方式。模具加工困难，无法压制产品。

c分型方式。取模和脱模较第一种分型方式要困难一些(如F处壁厚小于1mm时，易从该处断裂)。模具结构简单，加工方便，操作简便，压出产品后胶边修剪容易，产品外观质量较好，胶边对产品的使用、装配无影响。从以上分析结果，採用第三种分型方式符合各方面要求，但需注意选用B面或C面分型要根据产品尺寸大小，产品较薄时，为保证中模强度不能选用c面分型，同时要注意模芯与下模要採用间隙配合，否则，无法取产品。

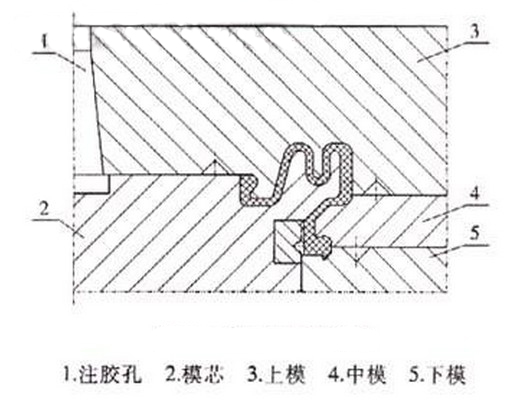

加胶方式的选择。加胶方式一般根据产品的结构、要求以及生产设备等实际情况决定。从防尘罩的结构分析，如果在普通平板压机上生产，有两种加胶方式：①直接在型腔里填胶压制(见图2)；②在料腔里加胶压注(有两种方式：a．从内向外压注；b．从外向内压注，见图3，这里要注意如果选择从外向内压注，要在模芯上开一小扎排气，否则注不进胶料)。

图3

如果用压注机生产，可利用压注机注胶口从中间直接注胶，如图4所示。

这里主要分析在普通压机上生产的情况：

图4

(1)直接在型腔里填胶压制。图2这种加胶方式简便、易操作、胶料损耗不大。但是由于该类零件的结构特点，模具模芯的叶片强度普遍较低，易变形。造成模具使用寿命短。因此，在无法提高模具模芯的叶片强度的情况下，最好不採用此方式。

(2)在料腔里加胶压注，见图3，这种加胶方式简便，易操作，模具使用寿命长。

通过分析比较，採用图3结构，该模具结构合理，操作方便，生产产品可完全达到产品图纸要求。
