MB系列无级变速机主要由压紧的主动轮装置、摩檫传动机构、调速控制机构组成。
基本介绍
- 中文名：MB系列无级变速机
- 功 率：0.18KW～7.5KW
- 转 矩：1.5N·m～2062N·m
- 调速精度：调速精度为1--0.5转
介绍
结构
主要由压紧的主动轮装置、摩檫传动机构、调速控制机构组成。

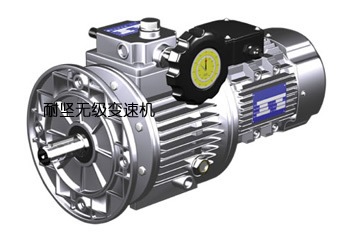

MB系列无级变速机
MB系列无级变速机特点
- 高强度：在加冲击负载或机器逆转时，本机性能可靠，能精确转动，无后坐力。
- 变速範围大：变速比均为1：5，即输出转速可在1：1.45至1：7.25之间任意变化。
- 调速精度高：调速精度为1--0.5转。
- 性能稳定：本机的传动部件都经过特殊的热处理，精密度加工摩檫部位，润滑良好，运行平稳、噪音低、寿命长。
- 同轴结构：输入轴、输出轴同向旋转，体积小、重量轻。
- 组合能力强：本机可与各种类型减速机组合，实现低转速，大扭规的变速效果。
- 在允许负载的情况下，调定的转速恆定；
- 全机密封，可适用于潮湿、多尘、有轻度腐蚀性的工作环境。
变速範围
1.基本型：200-1000r/min 2.变速机带一级齿轮减速（i=2.5-5）：40-200r/min 3.变速机带二级齿轮减速（i=7.1-25）：8-140r/min 4.变速机带三级齿轮减速（i=42-100）：2-23.5r/min
MB系列型号
MB02、MB04、MB07、MB15、MB22、MB40、MB55、MB75 MB150 MB220 MBL02、MBL04、MBL07、MBL15、MBL22、MBL40、MBL55、MBL75 MBL150 MBL220 MBW02、MBW04、MBW07、MBW15、MBW22、MBW40、MBW55、MBW75 MBW150 MBW220 MBLY02、MBLY04、MBLY07、MBLY15、MBLY22、MBLY40、MBLY55、MBLY75 MBLY150 MBLY220 MBWY02、MBWY04、MBWY07、MBWY15、MBWY22、MBWY40、MBWY55、MBWY75 MBWY150 MBWY220 MBL02-C、MBL04-C、MBL07-C、MBL15-C、MBL22-C、MBL40-C、MBL55-C、MBL75-C MBLY02-C、MBLY04-C、MBLY07-C、MBLY15-C、MBLY22-C、MBLY40-C、MBLY55-C、MBLY75-C MBW02-C、MBW04-C、MBW07-C、MBW15-C、MBW22-C、MBW40-C、MBW55-C、MBW75-C MBWY02-C、MBWY04-C、MBWY07-C、MBWY15-C、MBWY22-C、MBWY40-C、MBWY55-C、MBWY75-C MB02-2C、MB04-2C、MB07-2C、MB15-2C、MB22-2C、MB40-2C、MB55-2C、MB75-2C
工况係数表
K | 工作情况 | |||
1 | 均匀、匀续负载、单向旋转、无惯性 | |||
1.3 | 中等冲击、脉动负荷、常反转、中惯性 | |||
1.5 | 中等冲击、脉动负荷、常反转、大惯性 | |||
1.75 | 严重冲击、脉动负荷、常负荷、大惯性 | |||
润滑
1、MB系列无级变速机选用(Ub-1) 或者(Ub-3)专用牵引油，油位不能低于油标中心线。第一期工作在500小时后更换，第二期工作1000小时后更换，以后再隔2000小时后更换一次，在工作恶劣情况下应缩短更换期。 2、MB系列无级变速机与X3型以下的摆线针轮减速机选用二硫化钼润滑脂或锂基润滑脂润滑。
