LTE（LongTermEvolution，长期演进)，又称E-UTRA/E-UTRAN，和3GPP2UMB合称E3G（Evolved3G）

LTE是由3GPP（The3rdGenerationPartnershipProject，第三代合作伙伴计画）组织制定的UMTS（UniversalMobileTelecommunicationsSystem，通用移动通信系统）技术标準的长期演进，于2004年12月在3GPP多伦多TSGRAN#26会议上正式立项并启动。LTE系统引入了OFDM（OrthogonalFrequencyDivisionMultiplexing，正交频分复用）和MIMO（Multi-Input&Multi-Output，多输入多输出）等关键传输技术，显着增加了频谱效率和数据传输速率（20M频宽2X2MIMO在64QAM情况下，理论下行最大传输速率为201Mbps，除去信令开销后大概为140Mbps，但根据实际组网以及终端能力限制，一般认为下行峰值速率为100Mbps，上行为50Mbps），并支持多种频宽分配：1.4MHz，3MHz，5MHz，10MHz，15MHz和20MHz等，且支持全球主流2G/3G频段和一些新增频段，因而频谱分配更加灵活，系统容量和覆盖也显着提升。LTE系统网路架构更加扁平化简单化，减少了网路节点和系统複杂度，从而减小了系统时延，也降低了网路部署和维护成本。LTE系统支持与其他3GPP系统互操作。LTE系统有两种制式：FDD-LTE和TDD-LTE，即频分双工LTE系统和时分双工LTE系统，二者技术的主要区别在于空中接口的物理层上（像帧结构、时分设计、同步等）。FDD-LTE系统空口上下行传输採用一对对称的频段接收和传送数据，而TDD-LTE系统上下行则使用相同的频段在不同的时隙上传输，相对于FDD双工方式，TDD有着较高的频谱利用率。

LTE採用由eNB构成的单层结构，这种结构有利于简化网路和减小延迟，实现低时延、低複杂度和低成本的要求。与3G接入网相比，LTE减少了RNC节点。名义上LTE是对3G的演进，但事实上它对3GPP的整个体系架构作了革命性的改变，逐步趋近于典型的IP宽频网路结构。

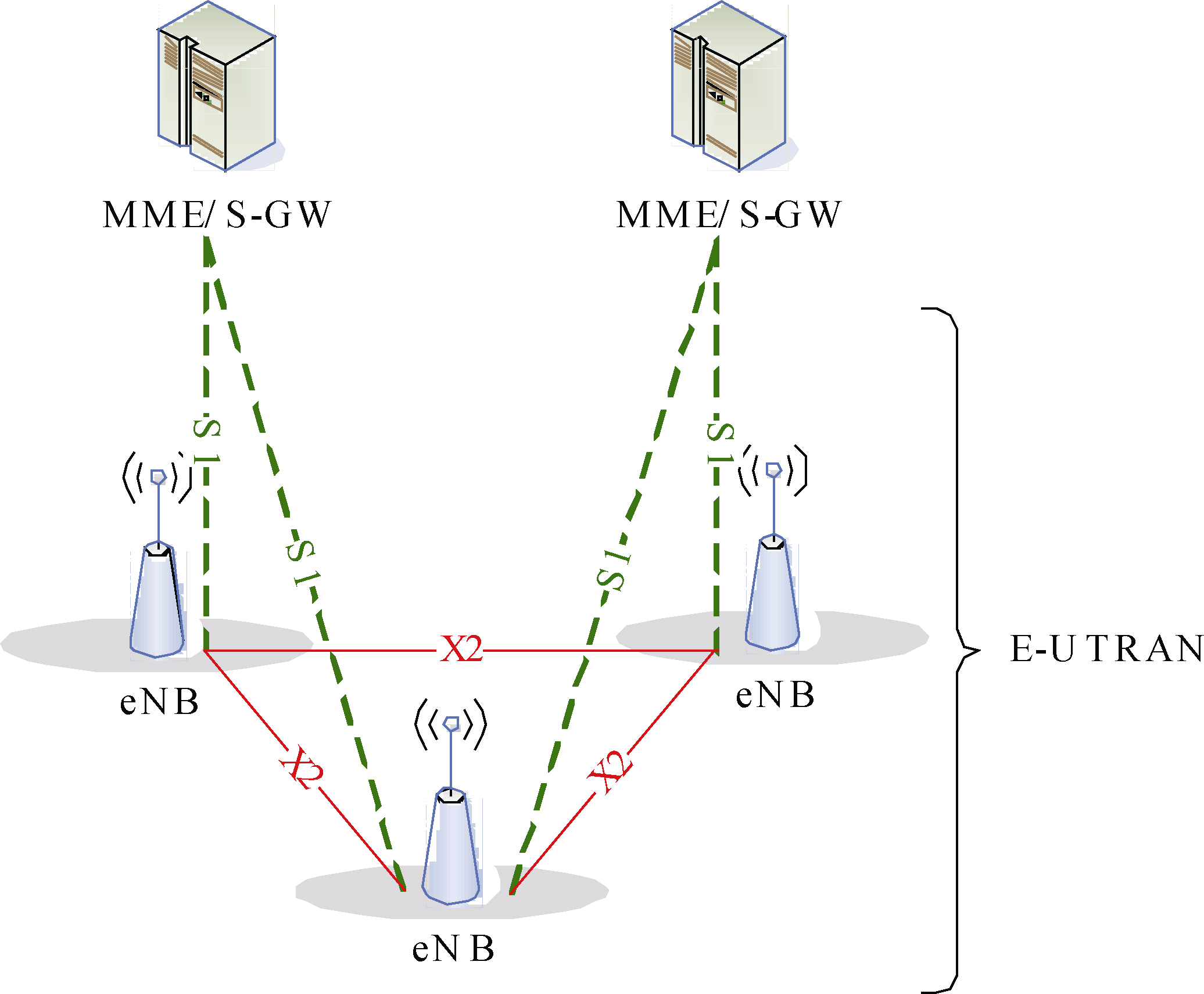

LTE的架构也叫E-UTRAN架构，如图1所示。E-UTRAN主要由eNB构成。同UTRAN网路相比，eNB不仅具有NodeB的功能，还能完成RNC的大部分功能，包括物理层、MAC层、RRC、调度、接入控制、承载控制、接入移动性管理和Inter-cellRRM等。eNodeB和eNodeB之间採用X2接口方式直接互连，eNB通过S1接口连线到EPC。具体地讲，eNB通过S1-MME连线到MME，通过S1-U连线到S-GW。S1接口支持MME/S-GW和eNB之间的多对多连线，即一个eNB可以和多个MME/S-GW连线，多个eNB也可以同时连线到同一个MME/S-GW。

MAC层处理的信道包括逻辑信道和传输信道。逻辑信道是MAC层与上层的信道，传输信道是MAC层与下层的信道，MAC实体进行逻辑信道和传输信道之间的映射。

逻辑信道分为控制信道和业务信道，其中控制信道主要包括以下几种。

–BCCH：广播控制信道。

–PCCH：寻呼控制信道。

–CCCH：公共控制信道。

–DCCH：专用控制信道。

–MCCH：多播控制信道。

业务信道主要包括以下几种。

–DTCH：专用业务信道。

–MTCH：多播业务信道。

传输信道分为下行传输信道和上行传输信道，下行传输信道主要包括以下几种。

–BCH：广播信道。

–DL-SCH：下行共享信道。

–PCH：寻呼信道。

–MCH：多播信道。

上行传输信道主要包括以下几种。

–UL-SCH：上行共享信道。

–RACH：随机接入信道。

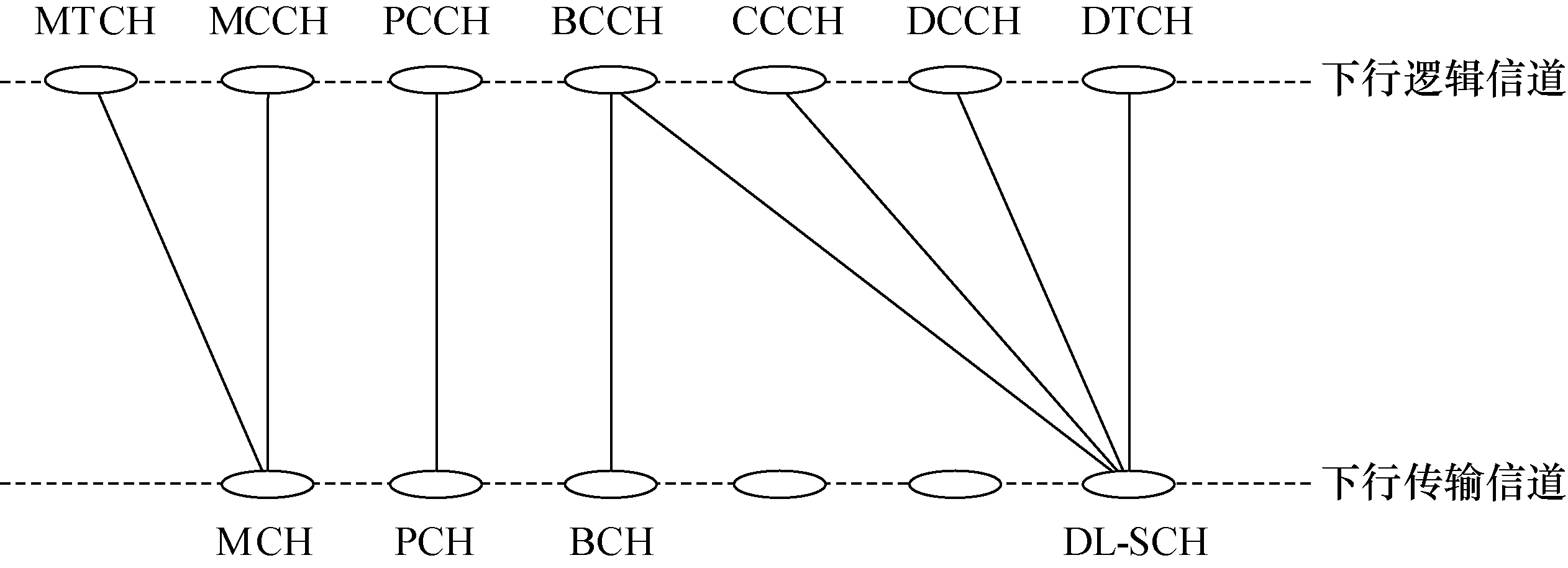

MAC实体负责进行逻辑信道和传输信道之间的映射，下行信道映射关係如图2所示。

上行信道映射关係如图3所示。
