接口是两个系统之间用于信息交换的连线。例如，在计算机硬体中，接口是适当类型的电学连线；在软体中，它是交换数据的标準格式；一个软体的用户接口是它与使用它的人互动的方式。控制单元是在VisualBasic、ActiveX或类似系统中控制可重用的软体组件。因此，接口控制单元就是系统中控制可重用的接口的软体组件。
基本介绍
- 中文名：接口控制单元
- 外文名：Interface Control Unit
- 领域：计算机硬体
- 功能：沟通媒介
- 分类：硬体接口控制，软体接口控制
- 相关：接口，硬体接口，软体接口
接口控制单元就是系统中控制可重用的接口的软体组件。接口分为硬体接口、软体接口，用户接口是软体接口的一种。
接口类型
硬体接口
硬体接口是计算机主机的对外接口，计算机通过接口接入其他硬体设备。
软体接口
软体接口是数据交换的标準格式，它有两层含义，其一是指软体本身的狭义“接口”，比如各种软体开发API等；其二则指的是人与软体之间的互动界面，即用户接口。
用户接口
用户接口是电脑程式与用户通信的方式。主要有以下三种重要的用户接口类型：
1. 命令语言。这是指导作业系统的一般方法；例如，在DOS，OS/2，或VAX/VMS作业系统中，用户可以通过输入命令dir获取档案列表。命令语言只有在不断使用时才能很好地工作，以便用户永远不会忘记命令。
2. 选单。用户从显示列表中选择一个项。选单是很少使用的软体的理想选择，但有经验的用户可能会发现它们太慢。
3. 图形环境。用户通过滑鼠选择图示（图片）来执行操作。这种类型的环境很有生产力。例如，见Macintosh；Windows（微软）。缺点是没有简单的方法来描述事情是如何完成的，你几乎必须看到其他人去做。相比之下，命令语言中的命令可以写在纸上，甚至可以嵌入到电脑程式中。
CAMAC
CAMAC( Computer Aided Measurement and Control)是一种具有数据通道特性的计算机辅助测量与控制系统，具有标準化程度高、数据传送率高和系统规模大等特点，从80年代初开始在核物理、原子工程、工业自动化、航天测控等领域得到广泛套用。目前，仍然有大量的CAMAC汇流排系统在工业控制和武器装备领域中使用。随着CAMAC设备在役时间的延长，加上温度、湿度等环境因素的影响，其技术性能不断下降，故障发生的频率大大增加，严重影响设备的操作使用，需要研製状态检测与故障定位设备，以迅速确定CAMAC 模件的状态，为排除故障提供可靠依据。
在故障检测设备中，需要套用CAMAC汇流排控制单元，实现汇流排协定转换和对各种模件控制。但由于其标準机箱价格昂贵且体积较大，而在故障检测时仅针对单一模件，购买造价高昂的机箱就造成了资源的浪费。另外，由于CAMAC汇流排设备渐渐被淘汰，生产单位备件较少，採购困难。因此，对CAMAC汇流排控制单元进行简化设计，可以减小设备规模，节约成本，增加灵活性。本文用分离TTL逻辑电路设计了CAMAC汇流排控制单元，可以由通用I/O接口实现汇流排的读写控制。
电路设计
实现CAMAC汇流排控制单元的功能，就是要实现对CAMAC模件的访问和控制，即完成CAMAC 标準汇流排到通用PC机I/O接口信号的转换。CAMAC标準汇流排的数据线主要信号如表1所示。
| 信号类别 | 信号名称 | 符号 | 接点数 | 信号用途 |
|---|---|---|---|---|
命令信号 | 站号 | N | 1 | 选择模件 |
子地址选择 | A1 A2 A4 A8 | 4 | 选择模件的一个部分 | |
功能选择 | F1 F2 F4 F8 F16 | 5 | 确定在模件内完成的功能 | |
定时信号 | 选通脉冲1 | S1 | 1 | 控制第一阶段的操作 |
选通脉冲2 | S2 | 1 | 控制第二阶段的操作 | |
数据信号 | 写信号 | W1-W24 | 24 | 向模件送信号 |
读信号 | R1-R24 | 24 | 向模件送信号 | |
状态信号 | 请求注意 | L | 1 | 指示要求服务请求 |
忙 | B | 1 | 指示由命令选择特徵的状态 | |
回响 | Q | 1 | 指示由命令选择特徵的状态 | |
命令接受 | X | 1 | 指示模件能够完成要求的动作 | |
公用控制信号 | 初始化 | Z | 1 | 置模件处于某一确定的状态 |
禁止 | I | 1 | 使信号持续期间的特徵失效 | |
清除 | C | 1 | 清除暂存器 | |
电源线 | +24V直流 | +24 | 1 | |
+6V直流 | +6 | 1 | ||
-6V直流 | -6 | 1 | ||
-24V直流 | -24 | 1 | ||
0V直流 | 0 | 2 | 电源公共地线 |
功能选择信号的产生电路图如图1所示。
程式设计
CAMAC命令一般可分为三种：公用控制命令、读命令和写命令。在模件检测前，根据需要对4个电源继电器进行控制，为不同的模件提供相应的工作电源，模件检测完毕，自动断开电源。继电器控制比较简单，只需要对相应的I/O接口执行写操作即可，不单独编製程序。

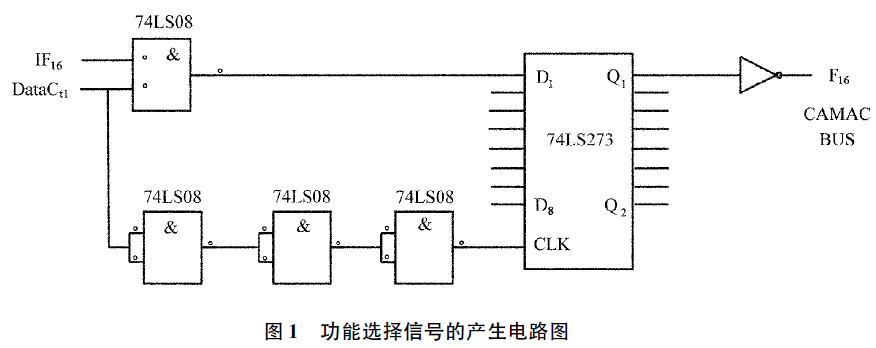

图1 功能选择信号的产生电路图
图1 功能选择信号的产生电路图公用控制命令产生公用控制信号，优先权较高，被汇流排上的每个单元所接受，且自主产生S2信号。因此，只需要对相应的I/O接口执行写操作即可，不单独编製程序。
读命令和写命令的格式一致，一般标记为NA()F()，其中N是模件的站号，括弧内分别是执行命令的所需的子地址码和功能码，并伴随相应的数据传递。由于本文所依託的课题中只做单模件测试，所以在命令有效期内，站号固定不变。根据电路设计中所使用的I/O接口，读命令和写命令的子程式如下：
charCAMAC_read(charvalue_A,charvalue_F,unsigned
chardata[4])
{
unsignedcharPA1,PB1;
unsignedintOut_Port;
if(value_A15||value_F31)
return－1;//非法命令
PA1=(value_A<>1)//A8,A4,A2,A1,F16,F8,F4,F2
PB1=(value_F<<7)|0x1;//F1,0,0,0,Z=0,C=0,I=0,N=1
Out_Port=PA1*256+PB1;
DO_WritePort(Card7200_1,0,Out_Port);
Command_start();//命令启动信号
Delay(0.001);
DI_ReadPort(Card7200_1,0,data);//R1～R24,L,B,Q,X
return0;
}
charCAMAC_write(charvalue_A,charvalue_F,unsigned
intWrite_data)
{
unsignedcharPA1,PB1;
unsignedintOut_Port;
if(value_A15||value_F31)
return－1;//非法命令
PA1=(value_A<>1)//A8,A4,A2,A1,F16,F8,F4,F2
PB1=(value_F<<7)|0x1;//F1,0,0,0,Z=0,C=0,I=0,N=1
Out_Port=PA1*256+PB1;
DO_WritePort(Card7200_1,0,Out_Port);
DO_WritePort(Card7200_2,0,Write_data);//W1－W24
Command_start();//命令启动信号
return0;
}
