武汉长江二桥(The Second Yangtze River Bridge in Wuhan )是中国湖北省武汉市境内连线汉口区与武昌区的过江通道,为武汉市区中部城市主干道路的组成部分。
武汉长江二桥与1991年5月动工兴建;于1995年4月13日完成主桥合龙工程;于1995年6月9日通车运营;于2018年1月1日取消ETC收费。
武汉长江二桥北起黄埔大街立交,上跨长江水道,东至武汉二环线;线路全长3971.408米,主桥全长1876.1米,线路全长3971.408米,主桥全长1876.1米;桥面为双向六车道城市快速路,设计速度60千米/小时;项目总投资额14.5亿人民币。
基本介绍
- 中文名:武汉长江二桥
- 外文名:The Second Yangtze River Bridge in Wuhan
- 始建时间:1991年5月3日
- 投用时间:1995年6月9日
- 类型:斜拉桥、特大桥、公路桥
- 长度:3971.408米
- 宽度:26.5米
- 车道设定:双向六车道
- 车道设定:60千米/小时
- 起止位置:黄埔大街立交、武汉二环线
- 所属地区:中国湖北省武汉市
- 途经线路:武汉大道
- 管理机构:湖北省交通运输厅
建设历程
1988年,由中国国家相关建设部门立项,批准对武汉长江二桥进行初步设计。

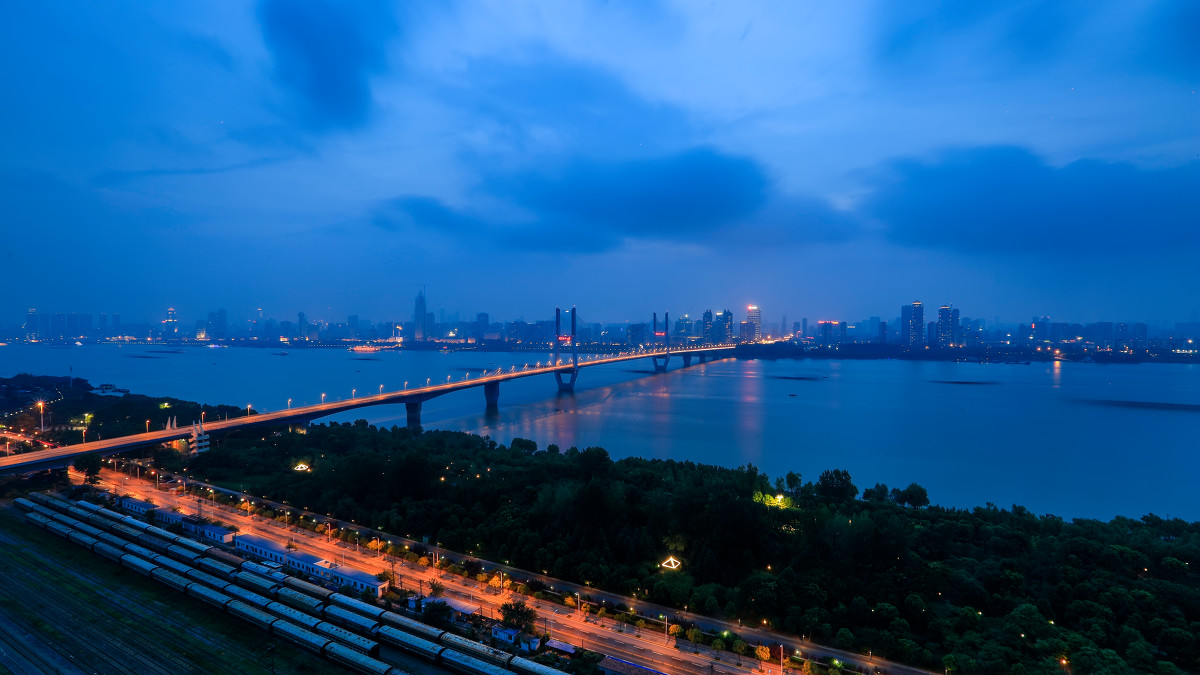

1995年6月9日,武汉长江二桥通车运营

1989年,原中国国家计委批覆关于武汉长江二桥的设计任务书。
1991年5月3日,武汉长江二桥动工兴建。
1995年4月13日,武汉长江二桥完成主桥合龙工程;同年6月9日,武汉长江二桥通车运营。
2013年9月13日,武汉长江二桥进行斜拉索维修工程。
2014年6月20日,武汉长江二桥主桥完成维修工程。
2018年1月1日,武汉长江二桥取消ETC收费,并拆除相关设施。
2019年4月1日,武汉长江二桥进行桥樑彩化、亮化、美化“三化”工程。
桥樑位置
武汉长江二桥位于中国湖北省武汉市武汉港区範围内,与武汉长江大桥,汉水大桥组成武汉市区中心交通内环线。距上游武汉长江大桥6.8千米,距下游的天兴洲公铁长江大桥约9.5公里;北起汉口黄埔路,经解放大道、沿江大道等道路后,横跨长江水道至武昌区,经临江大道、武北火车站及和平大道,汇接武汉二环线。

建筑设计
建筑结构
- 整体布局
武汉长江二桥分别由水上主桥、黄埔大街立交桥、南北两岸引桥、两座桥塔及其各立交匝道组成,主桥路段呈西北至东南方向布置。

- 设计特点
武汉长江二桥是一座双塔双索麵预应力混凝土公路斜拉桥,主塔为“H”形结构,塔座为斜体形实体结构,实体结构模板为竹胶模板,塔座内布置内劲性骨架;下塔柱有两个矩形截面的斜腿组成,“V”腿内设有劲性骨架,模板固定于骨架上;中塔柱有两空心截面钢筋混凝土结构立柱组成;上塔柱是斜拉桥缆索锚固区,为“H”型截面。缆索由ø7镀锌高强度钢丝组成,用高密度聚乙烯防护,外缠白色的PVF带。
设计参数
武汉长江二桥总建筑达22638平方米,线路全长3971.408米,主桥全长1876.1米,引桥全长3239米,加黄浦路立交桥第三层直通桥全长3971米,正桥行车道宽均为23米,行车道两侧各设1.75米人行道和栏桿;全桥採用(7x60+83+130+125+180+400+180+125+130+83)米跨径布置,桥面行车道宽 23米。桥塔高124.02米(标高+20.00米至+144.02米);主塔混凝土量达16000立方米左右,用钢量达2000余吨;塔座高8米,厚7米,上边宽28.44米,下边宽23.00米,混凝土量1440立方米。斜拉桥部分为半径19003.8米的圆曲线,採用(180+40+180)米跨度布置。刚构和连续梁部分的纵坡为2%,桥面横向自中央向两侧流水坡为1.5%;每桥塔布置192根索道管。

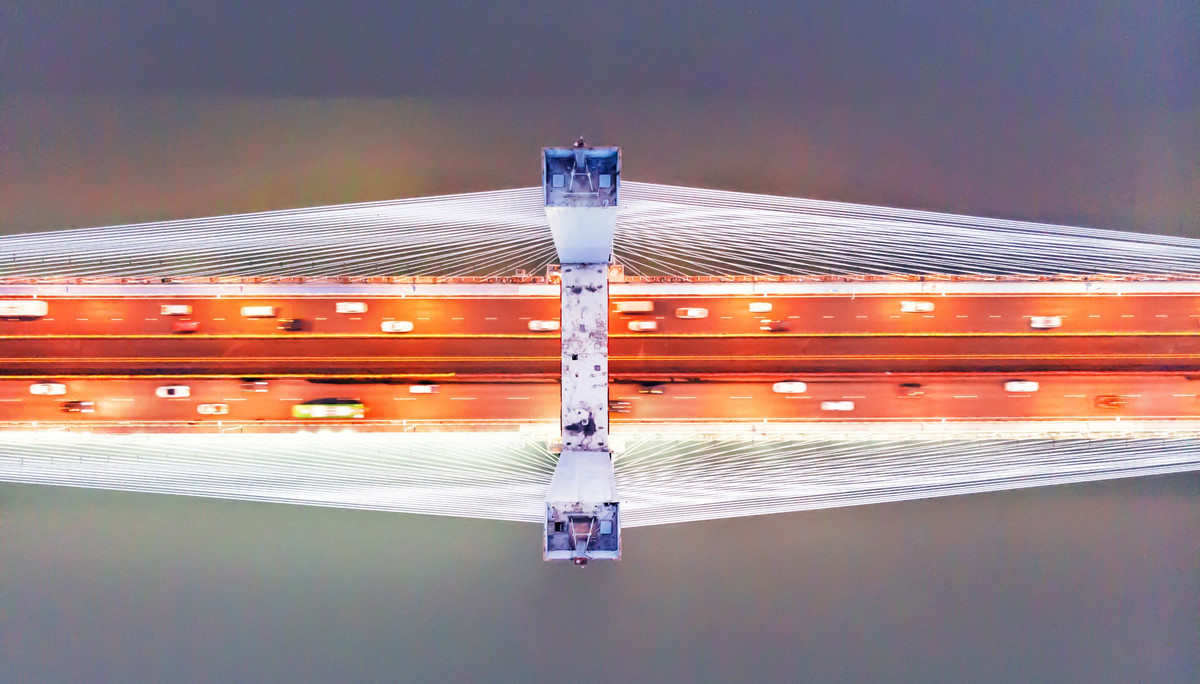

武汉长江二桥桥面鸟瞰图

技术标準 | |
道路等级 | 城市快速路 |
车道设定 | 双向六车道 |
设计速度 | 60千米/小时 |
荷载标準 | 公路-Ⅰ级(汽车—超20级、挂车—120),按特种平板车220吨验算,可通行220吨超重平板车 |
航道等级 | Ⅰ-(1)级 |
通航净高 | 24米 |
通航吨位 | 5000吨轮船及16艘3000吨驳船 |
参考资料: |
设备设施
- 灯光设施
2018年5月13日,关于武汉长江主轴桥桥樑彩化、亮化、美化“三化”工程完成设计并获批覆,设计者在武汉长江二桥上,通过不同灰度层次的青灰色,对桥塔进行视觉分割、整理、修整,将其塑造得更加精炼雅致,稳重修长;在亮化方面,整体演绎夜空洒入江面,并在桥腹进行灯光投影演绎。

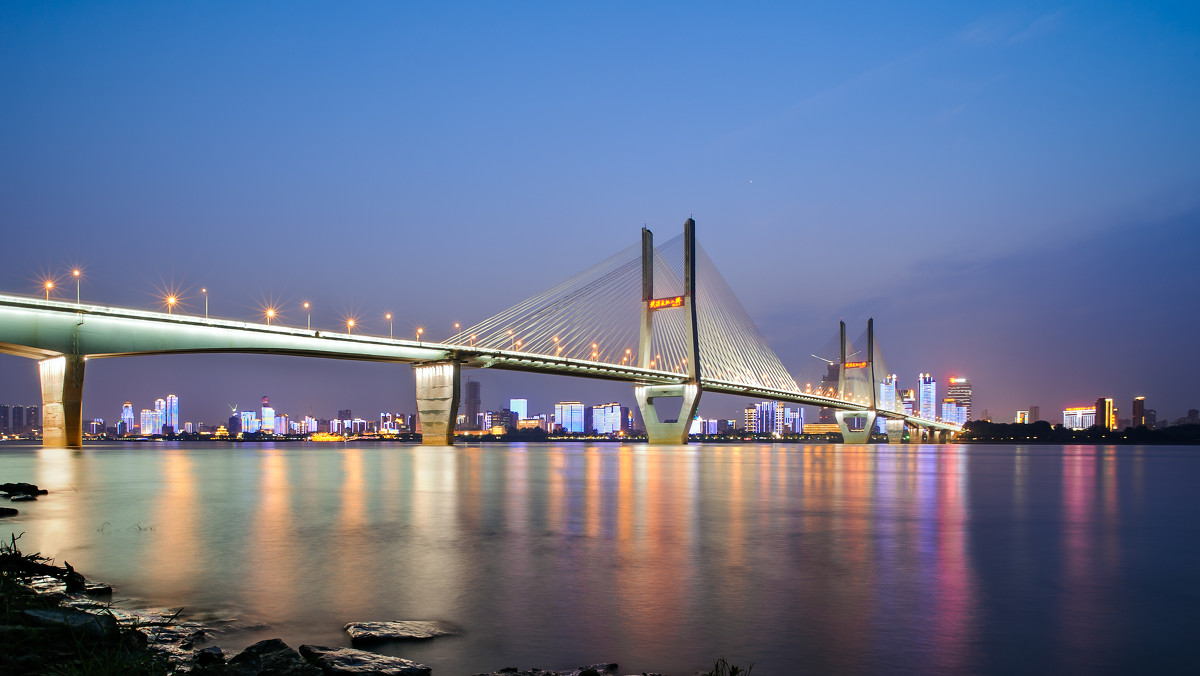

武汉长江二桥通过青灰色展现各角度美

- 交通监控
截至2017年8月16日,武汉长江二桥在各桥段设有现代化的交通监控系统,有利于交通管理和及时处理交通事故。
武汉长江二桥各桥段装设交通监控系统

运营情况
票价票制
武汉市政府于2017年9月12日发布通告,宣布自2018年1月1日零时起,停止徵收该市“九桥一隧一路”ETC车辆通行费,武汉长江二桥包括其中。

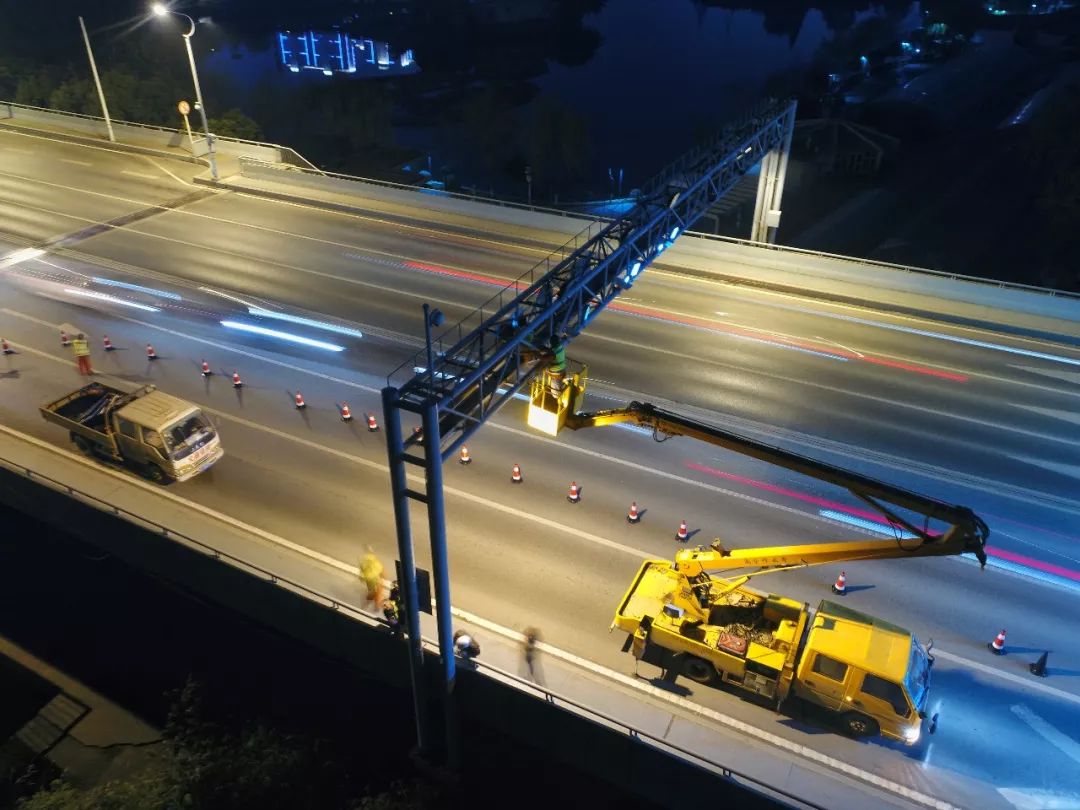

工作人员正在拆除长江二桥武昌区桥头处的ETC标识

通行事项
2018年12月5日,武汉长江二桥将于12月7日至12月31日进行匝道维修工程施工,相关上、下匝道将临时封闭,禁止机动车通行,驾驶员可从武汉长江二桥主线直行通过,也可从未封闭的匝道绕行,最好绕行二七长江大桥或武汉长江公铁隧道。
建设成果
技术难题
武汉长江二桥在主塔施工中採用了斜爬坡施工技术;斜爬坡施工的工作原理是採用爬架和模板彼此之间互为支撑点,并分别单独作相对运动来完成的。爬架支撑点作用在主塔混凝土上,模板支承载主塔内劲性柱上,模板的提升靠爬架,爬架的提升靠模板或劲性柱,这样就形成了爬架和模板之间相互依靠。相互交替怕生的施工过程,从而有效地完成了模板的爬升、就位等作业,达到工序循环逐节浇注混凝土的施工目的。

科研成果
技术(项目)名称 | 获奖单位 | 奖项名称 | |
《 武汉长江二桥大跨度预应力钢筋混凝土斜拉桥建造技术》 | 中国中铁大桥局集团有限公司 | 1997年中国国家科技进步奖 | |
参考资料: |
荣誉表彰
技术(项目)名称 | 奖项名称 |
武汉长江二桥 | 1996年铁道部科学技术进步特等奖 |
武汉长江二桥维修工程 | 2015年武汉市建筑安全文明施工示範项目(黄鹤杯) |
参考资料: |
价值意义
武汉长江二桥的建成,充分显示了中国工程技术人员的才智和毅力,该桥的建成,也标誌着中国的建设技术已迈进世界先进水平。(《桥樑建设》 评)
